РУСЭЛТ ИДП-4

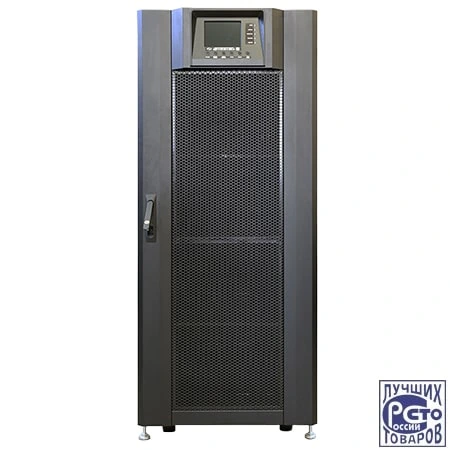

Модульные ИБП ИДП-4 от 20 до 300 кВА. Обозначение модели отражает её номинал и число силовых модулей; конфигурация резервирования определяется проектом.
«Лаборатория безопасности» является официальным партнёром производителя «РУСЭЛТ» и готова осуществить поставку и внедрение модульных онлайн-ИБП РУСЭЛТ ИДП-4.
Назначение и преобразование энергии
Модульные ИБП ИДП-4 от 20 до 300 кВА. Обозначение модели отражает её номинал и число силовых модулей; конфигурация резервирования определяется проектом.
Параметры ИДП-4-3/3-20-1-380-А1: Входные параметры — Тип сети — трехфазная 4-х проводная; Входные параметры — Номинальное напряжение — 380 В; Диапазон входных напряжений без перехода на батарею при нагрузке 100% — -15...+18 %.
Подключение нагрузки и батарей
Схема электропитания ИДП-4-3/3-20-1-380-А1: Входные параметры — Тип сети — трехфазная 4-х проводная; Входные параметры — Номинальное напряжение — 380 В; Подключение нагрузки — клеммная колодка / IEC; Общее максимальное напряжение аккумуляторного блока — 240.
Контроль и обслуживание
Средства контроля для ИДП-4-3/3-20-1-380-А1 приведены ниже. Оснащение остальных модификаций указано в их таблицах характеристик.
Индикация основных режимов работы
LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы
Коммуникационный порт для связи с компьютером
RS-232, "сухие контакты"
Плата интерфейса SNMP
опция
Аварийное отключение EPO (Emergency Power Off)
кнопка на передней панели
Размещение оборудования
Для ИДП-4-3/3-20-1-380-А1: Габариты (ШхГхВ) — 440х650х132 мм; Масса (без батарей) — 34кг; Рабочая температура окружающей среды — 0...+40 С°.
Технические характеристики
| Модель для приведённых ниже параметров | ИДП-4-3/3-20-1-380-А1 |
|---|---|
| Входные параметры — Тип сети | трехфазная 4-х проводная |
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Количество аккумуляторных модулей подключаемых к ИБП | до 3 шт |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Общее максимальное напряжение аккумуляторного блока | 240 |
| Габариты (ШхГхВ) | 440х650х132 мм |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| ИДП-4-3/3-20-1-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: до 3 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 240; Габариты (ШхГхВ): 440х650х132 мм |
| ИДП-4-3/3-40-2-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: до 3 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 240; Габариты (ШхГхВ): 440х650х132 мм |
| ИДП-4-3/3-60-3-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: до 3 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 480; Габариты (ШхГхВ): 440х650х132 мм |
| ИДП-4-3/3-80-4-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 240; Габариты (ШхГхВ): 1100х600х1475 мм |
| ИДП-4-3/3-90-3-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 240; Габариты (ШхГхВ): 1100х600х1475 мм |
| ИДП-4-3/3-100-5-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: +240; Габариты (ШхГхВ): 600х1100х2010 мм |
| ИДП-4-3/3-120-4-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: +240; Габариты (ШхГхВ): 600х1100х2010 мм |
| ИДП-4-3/3-160-8-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: +240; Габариты (ШхГхВ): 600х1100х2010 мм |
| ИДП-4-3/3-200-10-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: +240; Габариты (ШхГхВ): 600х1100х2010 мм |
| ИДП-4-3/3-240-8-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: +240; Габариты (ШхГхВ): 600х1100х2010 мм |
| ИДП-4-3/3-300-10-380-А1 | Количество аккумуляторных модулей подключаемых к ИБП: зависит от времени автономной работы; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: +240; Габариты (ШхГхВ): 600х1100х2010 мм |
Подробные характеристики моделей
ИДП-4-3/3-20-1-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 52 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 20000 ВА / 20000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных модулей подключаемых к ИБП | до 3 шт |
| Общее максимальное напряжение аккумуляторного блока | 240 |
| Общее минимальное напряжение аккумуляторного блока | 192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 34кг |
| Габариты (ШхГхВ) | 440х650х132 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-40-2-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 52 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 20000 ВА / 20000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных модулей подключаемых к ИБП | до 3 шт |
| Общее максимальное напряжение аккумуляторного блока | 240 |
| Общее минимальное напряжение аккумуляторного блока | 192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 34кг |
| Габариты (ШхГхВ) | 440х650х132 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-60-3-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 54 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 20000 ВА / 20000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Количество силовых модулей 20кВа | 3 |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных модулей подключаемых к ИБП | до 3 шт |
| Общее максимальное напряжение аккумуляторного блока | 480 |
| Общее минимальное напряжение аккумуляторного блока | 384 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 34кг |
| Габариты (ШхГхВ) | 440х650х132 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | присутствует |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | присутствует |
ИДП-4-3/3-80-4-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 210 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 80000 ВА / 80000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | 240 |
| Общее минимальное напряжение аккумуляторного блока | 192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 335 кг |
| Габариты (ШхГхВ) | 1100х600х1475 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-90-3-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 260 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 90000 ВА / 90000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | 240 |
| Общее минимальное напряжение аккумуляторного блока | 192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 370 кг |
| Габариты (ШхГхВ) | 1100х600х1475 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-100-5-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 260 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 100000 ВА / 100000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | <1 % <4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10 мин |
| 150% | 2 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Максимальный зарядный ток | от 2 до 128А |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | +240 |
| Общее минимальное напряжение аккумуляторного блока | +192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | -10...+40 С° |
| Температура хранения | -15...+60 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 370 кг |
| Габариты (ШхГхВ) | 600х1100х2010 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-120-4-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 315 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 120000 ВА / 120000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | <1 % <4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10 мин |
| 150% | 2 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Максимальный зарядный ток | от 2 до 128А |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | +240 |
| Общее минимальное напряжение аккумуляторного блока | +192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | -10...+40 С° |
| Температура хранения | -15...+60 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 434 кг |
| Габариты (ШхГхВ) | 600х1100х2010 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-160-8-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 420 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 160000 ВА / 160000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | <1 % <4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10 мин |
| 150% | 2 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Максимальный зарядный ток | от 2 до 128А |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | +240 |
| Общее минимальное напряжение аккумуляторного блока | +192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | -10...+40 С° |
| Температура хранения | -15...+60 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 520 кг |
| Габариты (ШхГхВ) | 600х1100х2010 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-200-10-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 525 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 200000 ВА / 200000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | <1 % <4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10 мин |
| 150% | 2 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Максимальный зарядный ток | от 2 до 128А |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | +240 |
| Общее минимальное напряжение аккумуляторного блока | +192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | -10...+40 С° |
| Температура хранения | -15...+60 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 611 кг |
| Габариты (ШхГхВ) | 600х1100х2010 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-240-8-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 631 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 240000 ВА / 240000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | <1 % <4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10 мин |
| 150% | 2 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Максимальный зарядный ток | от 2 до 128А |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | +240 |
| Общее минимальное напряжение аккумуляторного блока | +192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | -10...+40 С° |
| Температура хранения | -15...+60 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 549 кг |
| Габариты (ШхГхВ) | 600х1100х2010 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-4-3/3-300-10-380-А1 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 789 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 40...70 Гц |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 300000 ВА / 300000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | <1 % <4 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10 мин |
| 150% | 2 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 94,5% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Максимальный зарядный ток | от 2 до 128А |
| Количество аккумуляторных модулей подключаемых к ИБП | зависит от времени автономной работы |
| Общее максимальное напряжение аккумуляторного блока | +240 |
| Общее минимальное напряжение аккумуляторного блока | +192 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АКБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от кол-ва модулей АКБ |
| Время заряда батарей с 20% до 90% номинальной емкости | 3-6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АКБ звуковая информация о состоянии разряда АКБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка / IEC |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | -10...+40 С° |
| Температура хранения | -15...+60 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 620 кг |
| Габариты (ШхГхВ) | 600х1100х2010 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS232 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
Стоимость и условия поставки
| Модель и источник цены | Опубликованная цена |
|---|---|
| ИДП-4-3/3-90-3-380-А1 | 1 854 342 ₽ за устройство |
Цена опубликована в карточке производителя. НДС, доставка и применимость скидок в карточке отдельно не уточнены; окончательные условия и состав поставки согласуются в предложении.
Проверено 22.10.2026. Ссылки в таблице ведут к источникам опубликованных цен.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
