РУСЭЛТ · Онлайн-ИБП 3/1

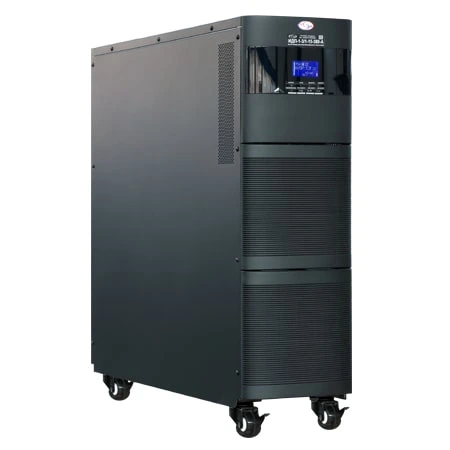

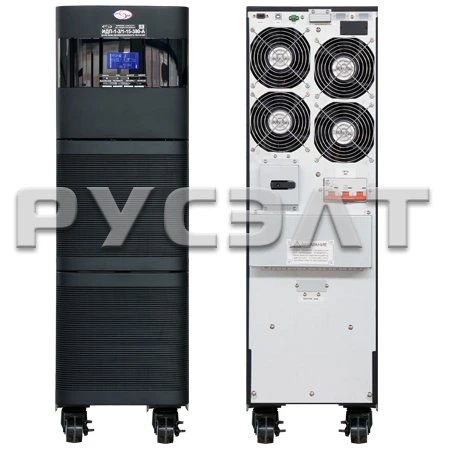

РУСЭЛТ ИДП-1 3/1
ИБП ИДП-1 с трёхфазным входом и однофазным выходом, номиналами 10, 15 и 20 кВА. Исполнения А и Д различаются размещением батарей и массой оборудования.
«Лаборатория безопасности» является официальным партнёром производителя «РУСЭЛТ» и готова осуществить поставку и внедрение онлайн-ИБП 3/1 РУСЭЛТ ИДП-1 3/1.
Назначение и преобразование энергии
ИБП ИДП-1 с трёхфазным входом и однофазным выходом, номиналами 10, 15 и 20 кВА. Исполнения А и Д различаются размещением батарей и массой оборудования.
Параметры ИДП-1-3/1-10-380-Д: Входные параметры — Тип сети — трёхфазная; Входные параметры — Номинальное напряжение — 380 В; Диапазон входных напряжений без перехода на батарею при нагрузке 100% — 176 - 276 В.
Подключение нагрузки и батарей
Схема электропитания ИДП-1-3/1-10-380-Д: Входные параметры — Тип сети — трёхфазная; Входные параметры — Номинальное напряжение — 380 В; Подключение нагрузки — евророзетка, компьютерная розетка; Напряжение аккумуляторного блока — 240 В.
Контроль и обслуживание
Средства контроля для ИДП-1-3/1-10-380-Д приведены ниже. Оснащение остальных модификаций указано в их таблицах характеристик.
Индикация режимов работы и параметров ИБП
светодиодная индикация, звуковые сигналы
Коммуникационный порт для связи с компьютером
RS-232
Размещение оборудования
Для ИДП-1-3/1-10-380-Д: Габариты (ШхВхГ) — 250х576х592 мм; Масса — 28 кг; Рабочая температура окружающей среды — 0...+40 С°.
Технические характеристики
| Модель для приведённых ниже параметров | ИДП-1-3/1-10-380-Д |
|---|---|
| Входные параметры — Тип сети | трёхфазная |
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 176 - 276 В |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Количество аккумуляторных батарей подключаемых к ИБП | АКБ устанавливаются отдельно в АКМ (16 или 20 штук) |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые (ёмкостью до 100 Ач) |
| Напряжение аккумуляторного блока | 240 В |
| Габариты (ШхВхГ) | 250х576х592 мм |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| ИДП-1-3/1-10-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: АКБ устанавливаются отдельно в АКМ (16 или 20 штук); Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые (ёмкостью до 100 Ач); Напряжение аккумуляторного блока: 240 В; Габариты (ШхВхГ): 250х576х592 мм |
| ИДП-1-3/1-15-380-А | Количество аккумуляторных батарей: 18-20; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 9 А/Ч; Напряжение аккумуляторного блока: 240 В*2; Габариты (ШхВхГ): 250х826х815 мм |
| ИДП-1-3/1-15-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: АКБ устанавливаются отдельно в АКМ (16 или 20 штук); Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые (емкостью до 100 Ач); Напряжение аккумуляторного блока: 240 В; Габариты (ШхВхГ): 250х576х592 мм |
| ИДП-1-3/1-20-380-А | Количество аккумуляторных батарей: 40; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 9 А/Ч; Напряжение аккумуляторного блока: 240 В*2; Габариты (ШхВхГ): 250х826х815 мм |
| ИДП-1-3/1-20-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: АКБ устанавливаются в АКМ (16 или 20 шт); Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые (емкостью до 100 Ач); Напряжение аккумуляторного блока: 240 В; Габариты (ШхВхГ): 250х576х592 мм |
| ИДП-1-3/1-10-380-А | Количество аккумуляторных батарей: 20 штук; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 9 А/Ч; Напряжение аккумуляторного блока: 240 В; Габариты (ШхВхГ): 250х576х592 мм |
Подробные характеристики моделей
ИДП-1-3/1-10-380-Д — полные характеристики
| Входные параметры — Тип сети | трёхфазная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 176 - 276 В |
| Частота входного напряжения | 50±4 Гц |
| Входной коэффициент мощности | 0,99 |
| Номинальная мощность | 10000 ВА / 9000 Вт |
| Выходные параметры — Номинальное напряжение | 220 В ± 2% |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Коэффициент искажения синусоидальности выходного напряжения: линейная нагрузка нелинейная нагрузка | 3% 6% |
| Частота выходного напряжения | 50 Гц±0,2% (при работе от АКБ) |
| Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| КПД при номинальной нагрузке: инверторный режим режим Bypass | 85% 94% |
| Перегрузочная способность инвертора при нагрузке от 105 до 150% | 30с |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые (ёмкостью до 100 Ач) |
| Количество аккумуляторных батарей подключаемых к ИБП | АКБ устанавливаются отдельно в АКМ (16 или 20 штук) |
| Напряжение аккумуляторного блока | 240 В |
| Время работы в автономном режиме при 100% нагрузке | 9 минут |
| Время заряда батарей с 20% до 90% номинальной емкости | 6 часов |
| Электронная защита от | перегрузки ИБП перегрева ИБП КЗ глубокого разряда АБ |
| Фильтр импульсных и ВЧ помех | входной / выходной EMI-фильтр |
| Индикация режимов работы и параметров ИБП | светодиодная индикация, звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232 |
| Программное обеспечение | + |
| Подключение к сети | сетевой шнур |
| Подключение нагрузки | евророзетка, компьютерная розетка |
| Режим работы | продолжительный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | до 1500м |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Охлаждение | принудительное |
| Масса | 28 кг |
| Габариты (ШхВхГ) | 250х576х592 мм |
| Технические условия | ГШАР.436200.001ТУ |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-22 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Наличие сертификата соответствия | RU C-RU.МЮ62.B.01252/19 |
ИДП-1-3/1-15-380-А — полные характеристики
| Входные параметры — Тип сети | трехфазная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 304 - 478 В |
| Частота входного напряжения | 50±4 Гц |
| Входной коэффициент мощности | 0,98 |
| Номинальная мощность | 15000 ВА / 13500 Вт |
| Выходные параметры — Номинальное напряжение | 220 В ± 1% |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Коэффициент искажения синусоидальности выходного напряжения: линейная нагрузка нелинейная нагрузка | 3% 6% |
| Частота выходного напряжения | 50 Гц±0,2% (при работе от АКБ) |
| Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| КПД при номинальной нагрузке: инверторный режим режим Bypass | 88% 97% |
| менее 105% | длительность без перехода на Bypass |
| от 105 до 130% | 600с |
| более 130% | 1с |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 9 А/Ч |
| Количество аккумуляторных батарей | 18-20 |
| Напряжение аккумуляторного блока | 240 В*2 |
| Время работы в автономном режиме при 100% нагрузке | 8 минут |
| Время заряда батарей с 20% до 90% номинальной емкости | 9 ч |
| Электронная защита от | перегрузки ИБП перегрева ИБП КЗ глубокого разряда АБ |
| Фильтр импульсных и ВЧ помех | входной / выходной EMI-фильтр |
| Индикация режимов работы и параметров ИБП | светодиодная индикация, звуковые сигналы, ЖК-дисплей |
| Коммуникационный порт для связи с компьютером | RS-232 |
| Программное обеспечение | + |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Время непрерывной работы | неограничено |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | до 1500 м |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Охлаждение | принудительное |
| Масса (без батарей) | 164 кг |
| Габариты (ШхВхГ) | 250х826х815 мм |
| Технические условия | ГШАР.436200.001ТУ |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Наличие сертификата соответствия | RU C-RU.МЮ62.B.01252/19 |
ИДП-1-3/1-15-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 304 - 478 В |
| Частота входного напряжения | 50±4 Гц |
| Входной коэффициент мощности | 0,98 |
| Номинальная мощность | 15000 ВА / 13500 Вт |
| Выходные параметры — Номинальное напряжение | 220 В ± 1% |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Коэффициент искажения синусоидальности выходного напряжения: линейная нагрузка нелинейная нагрузка | 3% 6% |
| Частота выходного напряжения | 50 Гц±0,2% (при работе от АКБ) |
| Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| КПД при номинальной нагрузке: инверторный режим режим Bypass | 88% 97% |
| менее 105% | длительность без перехода на Bypass |
| от 105 до 130% | 600с |
| более 130% | 1с |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые (емкостью до 100 Ач) |
| Количество аккумуляторных батарей подключаемых к ИБП | АКБ устанавливаются отдельно в АКМ (16 или 20 штук) |
| Напряжение аккумуляторного блока | 240 В |
| Время работы в автономном режиме при 100 / 50% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Электронная защита от | перегрузки ИБП перегрева ИБП КЗ глубокого разряда АБ |
| Фильтр импульсных и ВЧ помех | входной / выходной EMI-фильтр |
| Индикация режимов работы и параметров ИБП | светодиодная индикация, звуковые сигналы, ЖК-дисплей |
| Коммуникационный порт для связи с компьютером | RS-232 |
| Программное обеспечение | + |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Время непрерывной работы | неограничено |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | до 1500м |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Охлаждение | принудительное |
| Масса (без батарей) | 40 кг |
| Габариты (ШхВхГ) | 250х576х592 мм |
| Технические условия | ГШАР.436200.001ТУ |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Наличие сертификата соответствия | RU C-RU.МЮ62.B.01252/19 |
ИДП-1-3/1-20-380-А — полные характеристики
| Входные параметры — Тип сети | трехфазная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 304 - 478 В |
| Частота входного напряжения | 50±4 Гц |
| Входной коэффициент мощности | 0,98> |
| Номинальная мощность | 20000 ВА / 18000 Вт |
| Выходные параметры — Номинальное напряжение | 220 В ± 1% |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Коэффициент искажения синусоидальности выходного напряжения: линейная нагрузка нелинейная нагрузка | 3% 6% |
| Частота выходного напряжения | 50 Гц±0,2% (при работе от АКБ) |
| Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| КПД при номинальной нагрузке: инверторный режим режим Bypass | 88% 97% |
| менее 105% | длительность без перехода на Bypass |
| от 105 до 130% | 600с |
| более 130% | 1с |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 9 А/Ч |
| Количество аккумуляторных батарей | 40 |
| Напряжение аккумуляторного блока | 240 В*2 |
| Время работы в автономном режиме при 100 нагрузке | 4 минуты |
| Время заряда батарей с 20% до 90% номинальной емкости | 9 ч |
| Электронная защита от | перегрузки ИБП перегрева ИБП КЗ глубокого разряда АБ |
| Фильтр импульсных и ВЧ помех | входной / выходной EMI-фильтр |
| Индикация режимов работы и параметров ИБП | светодиодная индикация, звуковые сигналы, ЖК-дисплей |
| Коммуникационный порт для связи с компьютером | RS-232 |
| Программное обеспечение | + |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Время непрерывной работы | неограничено |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | до 1500 м |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Охлаждение | принудительное |
| Масса (без батарей) | 164 кг |
| Габариты (ШхВхГ) | 250х826х815 мм |
| Технические условия | ГШАР.436200.001ТУ |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Наличие сертификата соответствия | RU C-RU.МЮ62.B.01252/19 |
ИДП-1-3/1-20-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 304 - 478 В |
| Частота входного напряжения | 50±4 Гц |
| Входной коэффициент мощности | 0,98> |
| Номинальная мощность | 20000 ВА / 18000 Вт |
| Выходные параметры — Номинальное напряжение | 220 В ± 1% |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Коэффициент искажения синусоидальности выходного напряжения: линейная нагрузка нелинейная нагрузка | 3% 6% |
| Частота выходного напряжения | 50 Гц±0,2% (при работе от АКБ) |
| Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| КПД при номинальной нагрузке: инверторный режим режим Bypass | 88% 97% |
| менее 105% | длительность без перехода на Bypass |
| от 105 до 130% | 600с |
| более 130% | 1с |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые (емкостью до 100 Ач) |
| Количество аккумуляторных батарей подключаемых к ИБП | АКБ устанавливаются в АКМ (16 или 20 шт) |
| Напряжение аккумуляторного блока | 240 В |
| Время работы в автономном режиме при 100 / 50% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Электронная защита от | перегрузки ИБП перегрева ИБП КЗ глубокого разряда АБ |
| Фильтр импульсных и ВЧ помех | входной / выходной EMI-фильтр |
| Индикация режимов работы и параметров ИБП | светодиодная индикация, звуковые сигналы, ЖК-дисплей |
| Коммуникационный порт для связи с компьютером | RS-232 |
| Программное обеспечение | + |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Время непрерывной работы | неограничено |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | до 1500м |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Охлаждение | принудительное |
| Масса (без батарей) | 40 кг |
| Габариты (ШхВхГ) | 250х576х592 мм |
| Технические условия | ГШАР.436200.001ТУ |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Наличие сертификата соответствия | RU C-RU.МЮ62.B.01252/19 |
ИДП-1-3/1-10-380-А — полные характеристики
| Входные параметры — Тип сети | трёхфазная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | 176 - 276 В |
| Частота входного напряжения | 50±4 Гц |
| Входной коэффициент мощности | 0,99 |
| Номинальная мощность | 10000 ВА / 9000 Вт |
| Выходные параметры — Номинальное напряжение | 220 В ± 2% |
| Форма выходного напряжения во всех режимах | синусоидальная |
| Коэффициент искажения синусоидальности выходного напряжения: линейная нагрузка нелинейная нагрузка | 3% 6% |
| Частота выходного напряжения | 50 Гц±0,2% (при работе от АКБ) |
| Допустимый коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| КПД при номинальной нагрузке: инверторный режим режим Bypass | 85% 94% |
| Перегрузочная способность инвертора при нагрузке от 105 до 150% | 30с |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 9 А/Ч |
| Количество аккумуляторных батарей | 20 штук |
| Напряжение аккумуляторного блока | 240 В |
| Время работы в автономном режиме при 100% нагрузке | 4 минут |
| Время заряда батарей с 20% до 90% номинальной емкости | 9 часов |
| Электронная защита от | перегрузки ИБП перегрева ИБП КЗ глубокого разряда АБ |
| Фильтр импульсных и ВЧ помех | входной / выходной EMI-фильтр |
| Индикация режимов работы и параметров ИБП | светодиодная индикация, звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232 |
| Программное обеспечение | + |
| Подключение к сети | сетевой шнур |
| Подключение нагрузки | евророзетка, компьютерная розетка |
| Режим работы | продолжительный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | до 1500м |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Охлаждение | принудительное |
| Масса | 83 кг |
| Габариты (ШхВхГ) | 250х576х592 мм |
| Технические условия | ГШАР.436200.001ТУ |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Наличие сертификата соответствия | RU C-RU.МЮ62.B.01252/19 |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
