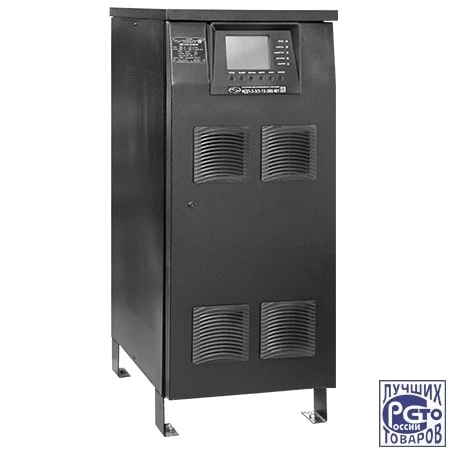

РУСЭЛТ ИДП-3 IP31
ИБП ИДП-3 с исполнением IP31 и мощностями 10–120 кВА. Представлены отдельными карточками от базовых моделей Д и исполнения IP51.
«Лаборатория безопасности» является официальным партнёром производителя «РУСЭЛТ» и готова осуществить поставку и внедрение промышленных онлайн-ИБП РУСЭЛТ ИДП-3 IP31.
Назначение и преобразование энергии
ИБП ИДП-3 с исполнением IP31 и мощностями 10–120 кВА. Представлены отдельными карточками от базовых моделей Д и исполнения IP51.
Параметры ИДП-3-3/3-20-380-IP31: Входные параметры — Тип сети — трехфазная 4-х проводная; Входные параметры — Номинальное напряжение — 380 В; Диапазон входных напряжений без перехода на батарею при нагрузке 100% — -37...+22 %.
Подключение нагрузки и батарей
Схема электропитания ИДП-3-3/3-20-380-IP31: Входные параметры — Тип сети — трехфазная 4-х проводная; Входные параметры — Номинальное напряжение — 380 В; Подключение нагрузки — клеммная колодка; Количество аккумуляторных батарей подключаемых к ИБП — 2х31 шт.
Контроль и обслуживание
Средства контроля для ИДП-3-3/3-20-380-IP31 приведены ниже. Оснащение остальных модификаций указано в их таблицах характеристик.
Индикация основных режимов работы
LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы
Коммуникационный порт для связи с компьютером
RS-232, "сухие контакты">
Плата интерфейса SNMP
опция
Аварийное отключение EPO (Emergency Power Off)
кнопка на передней панели
Размещение оборудования
Для ИДП-3-3/3-20-380-IP31: Габариты (ШхГхВ) — 1340х800х600 мм; Масса (без батарей) — 195кг; Рабочая температура окружающей среды — 0...+40 С°.
Технические характеристики
| Модель для приведённых ниже параметров | ИДП-3-3/3-20-380-IP31 |
|---|---|
| Входные параметры — Тип сети | трехфазная 4-х проводная |
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Габариты (ШхГхВ) | 1340х800х600 мм |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| ИДП-3-3/3-20-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1340х800х600 мм |
| ИДП-3-3/3-30-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1340х800х600 мм |
| ИДП-3-3/3-40-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1340х800х600 мм |
| ИДП-3-3/3-60-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1400х740х880 мм |
| ИДП-3-3/3-80-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1400х740х880 мм |
| ИДП-3-3/3-100-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1400х740х980 мм |
| ИДП-3-3/3-120-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1400х740х980 мм |
| ИДП-3-3/3-10-380-IP31 | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Габариты (ШхГхВ): 1340х800х600 мм |
Подробные характеристики моделей
ИДП-3-3/3-20-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 40 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 20000 ВА / 20000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 195кг |
| Габариты (ШхГхВ) | 1340х800х600 мм |
| Сертификат | ГШАР.436200.001ТУ |
| Технические условия | RU C-RU.МЮ62.B.01252/19 |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-30-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 60 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 30000 ВА / 30000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 7,785 9,342 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 220кг |
| Габариты (ШхГхВ) | 1340х800х600 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-40-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 80 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22% |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 40000 ВА / 40000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 8,058 9,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 230кг |
| Габариты (ШхГхВ) | 1340х800х600 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-60-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 120 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 60000 ВА / 60000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 12,975 15,570 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 250кг |
| Габариты (ШхГхВ) | 1400х740х880 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-80-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 140 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 80000 ВА / 80000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 17500 21000 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 370 кг |
| Габариты (ШхГхВ) | 1400х740х880 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-100-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 180 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 100000 ВА / 10000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 21600 25900 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 410 кг |
| Габариты (ШхГхВ) | 1400х740х980 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-120-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 220 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 120000 ВА / 120000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 26300 31500 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 440 кг |
| Габариты (ШхГхВ) | 1400х740х980 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-3-3/3-10-380-IP31 — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 18 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -37...+22 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <3% |
| Номинальная мощность | 10000 ВА / 10000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 3 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 2,663 3,196 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегрев КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты"> |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 18 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP31 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 185 кг |
| Габариты (ШхГхВ) | 1340х800х600 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | присутствует |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
