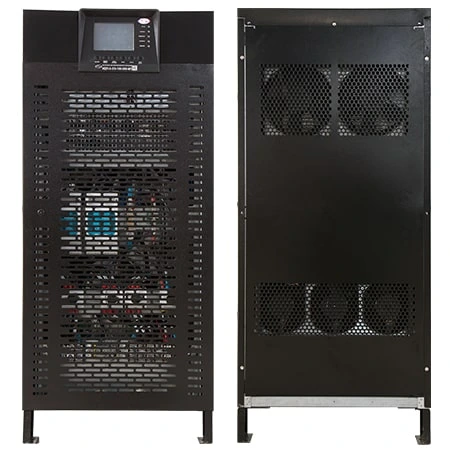

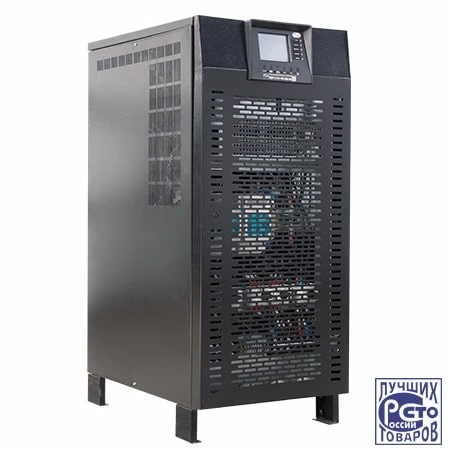

РУСЭЛТ ИДП-2
Трёхфазные ИДП-2 от 10 до 600 кВА для централизованного гарантированного электропитания. В каталоге также представлен комплекс 500 кВА на базе двух источников по 250 кВА.
«Лаборатория безопасности» является официальным партнёром производителя «РУСЭЛТ» и готова осуществить поставку и внедрение трёхфазных онлайн-ИБП РУСЭЛТ ИДП-2.
Назначение и преобразование энергии
Трёхфазные ИДП-2 от 10 до 600 кВА для централизованного гарантированного электропитания. В каталоге также представлен комплекс 500 кВА на базе двух источников по 250 кВА.
Параметры ИДП-2-3/3-20-380-Д: Входные параметры — Тип сети — трехфазная 4-х проводная; Входные параметры — Номинальное напряжение — 380 В; Диапазон входных напряжений без перехода на батарею при нагрузке 100% — -15...+18 %.
Подключение нагрузки и батарей
Схема электропитания ИДП-2-3/3-20-380-Д: Входные параметры — Тип сети — трехфазная 4-х проводная; Входные параметры — Номинальное напряжение — 380 В; Подключение нагрузки — клеммная колодка; Общее максимальное напряжение аккумуляторного блока — 868 В.
Контроль и обслуживание
Средства контроля для ИДП-2-3/3-20-380-Д приведены ниже. Оснащение остальных модификаций указано в их таблицах характеристик.
Индикация основных режимов работы
LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы
Коммуникационный порт для связи с компьютером
RS-232, "сухие контакты"
Плата интерфейса SNMP
опция
Аварийное отключение EPO (Emergency Power Off)
кнопка на передней панели
Размещение оборудования
Для ИДП-2-3/3-20-380-Д: Габариты (ШхГхВ) — 460х805х1190 мм; Масса (без батарей) — 110кг; Рабочая температура окружающей среды — 0...+40 С°.
Технические характеристики
| Модель для приведённых ниже параметров | ИДП-2-3/3-20-380-Д |
|---|---|
| Входные параметры — Тип сети | трехфазная 4-х проводная |
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Габариты (ШхГхВ) | 460х805х1190 мм |
Модели и модификации
Показать сравнение 17 модификаций
| Модель | Особенности исполнения |
|---|---|
| ИДП-2-3/3-20-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 460х805х1190 мм |
| ИДП-2-3/3-30-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 460х805х1190 мм |
| ИДП-2-3/3-40-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 460х805х1190 мм |
| ИДП-2-3/3-60-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 460х805х1190 мм |
| ИДП-2-3/3-80-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 886х776х1657мм |
| ИДП-2-3/3-100-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 886х776х1657 мм |
| ИДП-2-3/3-10-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 460х805х1190 мм |
| ИДП-2-3/3-120-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 886х776х1657 мм |
| ИДП-2-3/3-15-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 460х805х1190 мм |
| ИДП-2-3/3-160-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 830х870х1080 мм |
| ИДП-2-3/3-200-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 830х870х1800 мм |
| ИДП-2-3/3-250-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 830х870х1800 мм |
| ИДП-2-3/3-300-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 1250х805х1905 мм |
| ИДП-2-3/3-400-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 1250х805х1905 мм |
| ИДП-2-3/3-500-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 1750х850х1905 мм |
| ИДП-2-3/3-600-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 2х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 1750х850х1905 мм |
| 2хИДП-2-3/3-250-380-Д | Количество аккумуляторных батарей подключаемых к ИБП: 4х31 шт; Аккумуляторная батарея — Тип аккумулятора: свинцово-кислотные необслуживаемые 12В; Общее максимальное напряжение аккумуляторного блока: 868 В; Габариты (ШхГхВ): 2110х800х1905 мм |
Подробные характеристики моделей
ИДП-2-3/3-20-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 40 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 20000 ВА / 16000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,892 4,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 110кг |
| Габариты (ШхГхВ) | 460х805х1190 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-30-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 60 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 30000 ВА / 24000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 7,785 9,342 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 120кг |
| Габариты (ШхГхВ) | 460х805х1190 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-40-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 80 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 40000 ВА / 32000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1 мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 8,058 9,670 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумуляторов |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 125кг |
| Габариты (ШхГхВ) | 460х805х1190 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-60-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 120 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 60000 ВА / 48000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 12,975 15,570 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 130 кг |
| Габариты (ШхГхВ) | 460х805х1190 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-80-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 140 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 80000 ВА / 64000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 17500 21000 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 285 кг |
| Габариты (ШхГхВ) | 886х776х1657мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-100-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 180 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 100000 ВА / 80000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 21600 25900 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 305 кг |
| Габариты (ШхГхВ) | 886х776х1657 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-10-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 18 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 10000 ВА / 8000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 2,663 3,196 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 100кг |
| Габариты (ШхГхВ) | 460х805х1190 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-120-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 220 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 120000 ВА / 96000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 26300 31500 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 310 кг |
| Габариты (ШхГхВ) | 886х776х1657 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-15-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 30 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 15000 ВА / 12000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 3,790 4,548 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ IEC 60950-1-2014, ГОСТ РМЭК 62040-1-1-2009 Требования по ЭМС СТБ IEC 62040-2-2008 |
| Охлаждение | принудительное |
| Масса (без батарей) | 100 кг |
| Габариты (ШхГхВ) | 460х805х1190 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-160-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 280 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 160000 ВА / 160000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 35000 42000 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 450 кг |
| Габариты (ШхГхВ) | 830х870х1080 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-200-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 360 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 200000 ВА / 200000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 43800 52500 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 460 кг |
| Габариты (ШхГхВ) | 830х870х1800 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-250-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 440 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 250000 ВА / 225000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 54700 65600 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 470 кг |
| Габариты (ШхГхВ) | 830х870х1800 мм |
| Сертификаты | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-300-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 520 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 300000 ВА / 240000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 65600 78700 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 750 кг |
| Габариты (ШхГхВ) | 1250х805х1905 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-400-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 400000 ВА / 320000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 1250 кг |
| Габариты (ШхГхВ) | 1250х805х1905 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-500-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 500000 ВА / 400000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 1600 кг |
| Габариты (ШхГхВ) | 1750х850х1905 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
ИДП-2-3/3-600-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 600000 ВА / 480000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 2х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 1800 кг |
| Габариты (ШхГхВ) | 1750х850х1905 мм |
| Сертификат | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
2хИДП-2-3/3-250-380-Д — полные характеристики
| Входные параметры — Тип сети | трехфазная 4-х проводная |
|---|---|
| Входные параметры — Номинальное напряжение | 380 В |
| Максимальный входной ток | 440 А |
| Диапазон входных напряжений без перехода на батарею при нагрузке 100% | -15...+18 % |
| Допустимое отклонение входной частоты | 45...65Гц (выбирается пользователем) |
| Коэффициент мощности по входу | 0,99 |
| Суммарное значение коэффициента нелинейных искажений тока на входе КНИ (THD) | <4% |
| Номинальная мощность | 500000 ВА / 450000 Вт |
| Выходные параметры — Номинальное напряжение | 380 / 400 / 415 В |
| Статическая точность выходного напряжения при 100% нагрузке | +1 % |
| Динамическая точность выходного напряжения при 100% скачке нагрузки | +5 (в течение 40 мс) |
| Стабильность выходной частоты при синхронизации с сетью в автономном режиме | + 0,5% + 0,2% |
| Коэффициент искажения синусоидальности выходного напряжения КНИ (THD) при линейной нагрузке при нелинейной нагрузке | 2 % 6 % |
| Допустимый коэффициент амплитуды (крест-фактор) тока нагрузки | 3/1 |
| 125% | 10мин |
| 150% | 1мин |
| 200% | 0,5с |
| КПД при номинальной нагрузке и заряженных батареях | 93% (ЭКО режим до 98%) |
| Количество БТЕ/BTU БТЕ / час для охлаждения БТЕ / час при 100% нагрузке | 54700 65600 |
| Аккумуляторная батарея — Тип аккумулятора | свинцово-кислотные необслуживаемые 12В |
| Количество аккумуляторных батарей подключаемых к ИБП | 4х31 шт |
| Общее максимальное напряжение аккумуляторного блока | 868 В |
| Общее минимальное напряжение аккумуляторного блока | 700 В |
| Интеллектуальная система заряда батарей | увеличивает срок службы АБ |
| Время работы в автономном режиме при 100% нагрузке | зависит от емкости аккумулятороВ |
| Время заряда батарей с 20% до 90% номинальной емкости | 6ч |
| Оповещение и защита аккумуляторов от глубокого разряда | информация о % разряда АБ звуковая информация о состоянии разряда АБ |
| Защита | перегрузка перегреВ КЗ |
| Фильтр | входной / выходной EMI-фильтр |
| Индикация основных режимов работы | LCD-дисплей (с журналом событий на 500 сообщений в памяти), звуковые сигналы |
| Коммуникационный порт для связи с компьютером | RS-232, "сухие контакты" |
| Аварийное отключение EPO (Emergency Power Off) | кнопка на передней панели |
| Подключение к сети | клеммная колодка |
| Подключение нагрузки | клеммная колодка |
| Режим работы | непрерывный |
| Гарантийный срок эксплуатации | 12 мес |
| Рабочая температура окружающей среды | 0...+40 С° |
| Температура хранения | -25...+55 С° |
| Относительная влажность воздуха при температуре +20 °С, не более | 95 % (без конденсата) |
| Рабочая высота над уровнем моря при +40С° | <1000м, поправочный множитель 1. <2000м, поправочный множитель >0,92. <3000м, поправочный множитель >0,84. |
| Степень защиты (по ГОСТ 14254) | IP20 |
| Соответствие стандартам | Требования по электробезопасности ГОСТ РМЭК 60950-2002 Требования по ЭМС ГОСТ Р 50745-99, ГОСТ 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Охлаждение | принудительное |
| Масса (без батарей) | 700 кг |
| Габариты (ШхГхВ) | 2110х800х1905 мм |
| Сертификаты | RU C-RU.МЮ62.B.01252/19 |
| Технические условия | ГШАР.436200.001ТУ |
| Плата интерфейса SNMP | опция |
| Плата параллельной работы N+1 | присутствует |
| Плата сухих контактов | опция |
| Дистанционная панель управления | опция |
| Изолирующий трансформатор | опция |
| Конвертор с RS23 в RS485 | опция |
| Плата ModBus/Jbus | опция |
| Датчик температуры и состояния АБ | опция |
Стоимость и условия поставки
| Модель и источник цены | Опубликованная цена |
|---|---|
| ИДП-2-3/3-100-380-Д | 1 225 160 ₽ за устройство |
| ИДП-2-3/3-120-380-Д | 1 480 430 ₽ за устройство |
| ИДП-2-3/3-160-380-Д | 2 210 565 ₽ за устройство |
| ИДП-2-3/3-200-380-Д | 2 475 680 ₽ за устройство |
| ИДП-2-3/3-250-380-Д | 2 735 925 ₽ за устройство |
| ИДП-2-3/3-300-380-Д | 2 875 324 ₽ за устройство |
| ИДП-2-3/3-400-380-Д | 3 480 125 ₽ за устройство |
| ИДП-2-3/3-500-380-Д | 4 586 238 ₽ за устройство |
| ИДП-2-3/3-600-380-Д | 5 268 950 ₽ за устройство |
| 2хИДП-2-3/3-250-380-Д | 5 471 850 ₽ за устройство |
Цена опубликована в карточке производителя. НДС, доставка и применимость скидок в карточке отдельно не уточнены; окончательные условия и состав поставки согласуются в предложении.
Проверено 22.10.2026. Ссылки в таблице ведут к источникам опубликованных цен.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
- ИДП-2-3/3-20-380-Д
- ИДП-2-3/3-30-380-Д
- ИДП-2-3/3-40-380-Д
- ИДП-2-3/3-60-380-Д
- ИДП-2-3/3-80-380-Д
- ИДП-2-3/3-100-380-Д
- ИДП-2-3/3-10-380-Д
- ИДП-2-3/3-120-380-Д
- ИДП-2-3/3-15-380-Д
- ИДП-2-3/3-160-380-Д
- ИДП-2-3/3-200-380-Д
- ИДП-2-3/3-250-380-Д
- ИДП-2-3/3-300-380-Д
- ИДП-2-3/3-400-380-Д
- ИДП-2-3/3-500-380-Д
- ИДП-2-3/3-600-380-Д
- 2хИДП-2-3/3-250-380-Д
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
