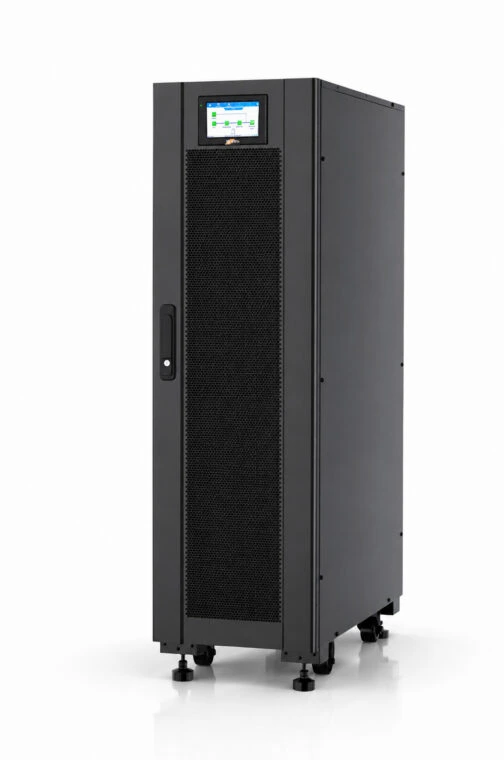

БЗПА SGO TW 80–200 кВА
ИБП БЗПА SGO TW 80–200 кВА с двойным преобразованием для защиты ответственных нагрузок. Параметры батарейного комплекта и размещения определяются конкретной модификацией.
«Лаборатория безопасности» является официальным партнёром производителя «БЗПА» и готова осуществить поставку и внедрение онлайн-ИБП БЗПА SGO TW 80–200 кВА.
Питание ответственных нагрузок
ИБП БЗПА SGO TW 80–200 кВА с двойным преобразованием для защиты ответственных нагрузок. Параметры батарейного комплекта и размещения определяются конкретной модификацией.
Выходная полная мощность в кВА и активная мощность в кВт приведены отдельно. Подбор выполняют по обоим значениям и характеристикам подключённого оборудования.
Архитектура и размещение
Исполнение
Напольное TW. Размеры и масса зависят от мощности и батарейного комплекта.
Выходное напряжение
Синусоидальная
Аккумуляторы
Наличие встроенных АКБ, напряжение батареи и ёмкость указаны для каждого исполнения.
Конструкция семейства
0 мс; значения относятся к указанной модели Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. NHNN.
Контроль и эксплуатация
RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) — интерфейсы и опции по карточке Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. NHNN.
Автономность рассчитывается по фактической нагрузке, ёмкости и состоянию батарей. Показатели перехода на батареи и работы байпаса относятся к разным режимам и не заменяют расчёт времени резерва.
Технические характеристики
| Мощность, кВА | 80; 100; 120; 160; 200 |
|---|---|
| Мощность, кВт | 80; 100; 120; 160; 200 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Коэффициент выходной мощности | 1,0 |
| Наличие встроенных АКБ | Нет |
| Напряжение АБ, В | ± 240 |
| Максимальный зарядный ток | 30 А; 40 A; 60 A |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Класс защиты | IP 20 |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. NHNN | Мощность, кВА: 80; Мощность, кВт: 80; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 360×733×1185 |
| Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. PHNN | Мощность, кВА: 80; Мощность, кВт: 80; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 360×733×1185 |
| Трехфазный онлайн ИБП SGO100KL33-TW/PW исп. NHNN | Мощность, кВА: 100; Мощность, кВт: 100; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 360×808×1185 |
| Трехфазный онлайн ИБП SGO100KL33-TW/PW исп. PHNN | Мощность, кВА: 100; Мощность, кВт: 100; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 360×808×1185 |
| Трехфазный онлайн ИБП SGO120KL33-TW/PW исп. NHNN | Мощность, кВА: 120; Мощность, кВт: 120; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 360×808×1185 |
| Трехфазный онлайн ИБП SGO120KL33-TW/PW исп. PHNN | Мощность, кВА: 120; Мощность, кВт: 120; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 360×808×1185 |
| Трехфазный онлайн ИБП SGO160KL33-TW/PW исп. NHNN | Мощность, кВА: 160; Мощность, кВт: 160; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 440×833×1250 |
| Трехфазный онлайн ИБП SGO160KL33-TW/PW исп. PHNN | Мощность, кВА: 160; Мощность, кВт: 160; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 440×833×1250 |
| Трехфазный онлайн ИБП SGO200KL33-TW/PW исп. NHNN | Мощность, кВА: 200; Мощность, кВт: 200; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 440×833×1250 |
| Трехфазный онлайн ИБП SGO200KL33-TW/PW исп. PHNN | Мощность, кВА: 200; Мощность, кВт: 200; Наличие встроенных АКБ: Нет; Напряжение АБ, В: ± 240; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 440×833×1250 |
Подробные характеристики моделей
Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. NHNN — полные характеристики
| Мощность, кВА | 80 |
|---|---|
| Мощность, кВт | 80 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 30 А |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 5-дюймовый сенсорный экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 360×733×1185 |
| Размеры в упаковке (Ш×Г×В), мм | 450×830×1351 |
| Масса нетто, не более, кг | 141 |
| Масса брутто, не более, кг | 149 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. PHNN — полные характеристики
| Мощность, кВА | 80 |
|---|---|
| Мощность, кВт | 80 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 30 А |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 5-дюймовый сенсорный экран |
| Опция параллельной работы | Присутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 360×733×1185 |
| Размеры в упаковке (Ш×Г×В), мм | 450×830×1351 |
| Масса нетто, не более, кг | 141 |
| Масса брутто, не более, кг | 149 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO100KL33-TW/PW исп. NHNN — полные характеристики
| Мощность, кВА | 100 |
|---|---|
| Мощность, кВт | 100 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 40 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 5-дюймовый сенсорный экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 360×808×1185 |
| Размеры в упаковке (Ш×Г×В), мм | 460×950×1343 |
| Масса нетто, не более, кг | 160 |
| Масса брутто, не более, кг | 170 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO100KL33-TW/PW исп. PHNN — полные характеристики
| Мощность, кВА | 100 |
|---|---|
| Мощность, кВт | 100 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 40 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 5-дюймовый сенсорный экран |
| Опция параллельной работы | Присутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 360×808×1185 |
| Размеры в упаковке (Ш×Г×В), мм | 460×950×1343 |
| Масса нетто, не более, кг | 160 |
| Масса брутто, не более, кг | 170 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO120KL33-TW/PW исп. NHNN — полные характеристики
| Мощность, кВА | 120 |
|---|---|
| Мощность, кВт | 120 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 40 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 5-дюймовый сенсорный экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 360×808×1185 |
| Размеры в упаковке (Ш×Г×В), мм | 460×950×1343 |
| Масса нетто, не более, кг | 160 |
| Масса брутто, не более, кг | 170 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO120KL33-TW/PW исп. PHNN — полные характеристики
| Мощность, кВА | 120 |
|---|---|
| Мощность, кВт | 120 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 40 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 5-дюймовый сенсорный экран |
| Опция параллельной работы | Присутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 360×808×1185 |
| Размеры в упаковке (Ш×Г×В), мм | 460×950×1343 |
| Масса нетто, не более, кг | 160 |
| Масса брутто, не более, кг | 170 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO160KL33-TW/PW исп. NHNN — полные характеристики
| Мощность, кВА | 160 |
|---|---|
| Мощность, кВт | 160 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 60 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 7-дюймовый сенсорный экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 440×833×1250 |
| Размеры в упаковке (Ш×Г×В), мм | 540×950×1408 |
| Масса нетто, не более, кг | 230 |
| Масса брутто, не более, кг | 239 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO160KL33-TW/PW исп. PHNN — полные характеристики
| Мощность, кВА | 160 |
|---|---|
| Мощность, кВт | 160 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 60 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 7-дюймовый сенсорный экран |
| Опция параллельной работы | Присутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 440×833×1250 |
| Размеры в упаковке (Ш×Г×В), мм | 540×950×1408 |
| Масса нетто, не более, кг | 230 |
| Масса брутто, не более, кг | 239 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO200KL33-TW/PW исп. NHNN — полные характеристики
| Мощность, кВА | 200 |
|---|---|
| Мощность, кВт | 200 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 60 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 7-дюймовый сенсорный экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 440×833×1250 |
| Размеры в упаковке (Ш×Г×В), мм | 540×950×1408 |
| Масса нетто, не более, кг | 230 |
| Масса брутто, не более, кг | 239 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Трехфазный онлайн ИБП SGO200KL33-TW/PW исп. PHNN — полные характеристики
| Мощность, кВА | 200 |
|---|---|
| Мощность, кВт | 200 |
| Номинальное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Диапазон напряжений | 304-478 В AC (полная нагрузка), 228-304 В AC (линейное снижение мощности в зависимости от напряжения) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 40–70 Гц |
| Коэффициент мощности | > 0,99 |
| Диапазон напряжения байпаса | По умолчанию: – 20% ～+ 15%, Верхнее ограничение: + 10%, + 15%, + 20%, + 25%, Нижнее ограничение: – 10%, – 15%, – 20%, – 30%, – 40% |
| Диапазон частоты байпаса | ± 1 Гц, ± 3 Гц, ± 5 Гц (с возможностью настройки) |
| Искажение входного тока (THDi) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Входная перегрузочная способность | 125% длительная эксплуатация, 125–130% в течение 10 мин, 130–150% в течение 1 мин, 150–400% в течение 1 с, > 400% менее 200 мс |
| Выходное напряжение | 380 / 400 / 415 В AC (3Φ + N + PE) |
| Регулировка напряжения | ± 1% (линейная нагрузка) |
| Выходная частота | Синхронизируется с байпасом в режиме питания от сети; 50 / 60 Гц ± 0,1 Гц (режим питания от АБ) |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 1,0 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 3% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | < 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125–150% в течение 1 с, > 150% менее 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | ± 240 В DC (с возможностью выбора, 32–40 шт.) |
| Максимальный зарядный ток | 60 A |
| Точность поддержания напряжения ЗУ | 1% |
| КПД | 96% |
| Время перехода | 0 мс |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение, отказ вентилятора |
| Максимальное количество параллельных подключений | 4 |
| Порты | RS-232, RS-485, USB, EPO, карта "сухие" контакты, плата параллельной работы (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Дисплей | 7-дюймовый сенсорный экран |
| Опция параллельной работы | Присутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | – 40 °C ~ + 70 °C (без АБ) |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 440×833×1250 |
| Размеры в упаковке (Ш×Г×В), мм | 540×950×1408 |
| Масса нетто, не более, кг | 230 |
| Масса брутто, не более, кг | 239 |
| Напряжение АБ, В | ± 240 |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Емкость встроенных АБ, Ач | — |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
- Описание и документация 1
- Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. NHNN
- Трехфазный онлайн ИБП SGO080KL33-TW/PW исп. PHNN
- Трехфазный онлайн ИБП SGO100KL33-TW/PW исп. NHNN
- Трехфазный онлайн ИБП SGO100KL33-TW/PW исп. PHNN
- Трехфазный онлайн ИБП SGO120KL33-TW/PW исп. NHNN
- Трехфазный онлайн ИБП SGO120KL33-TW/PW исп. PHNN
- Трехфазный онлайн ИБП SGO160KL33-TW/PW исп. NHNN
- Трехфазный онлайн ИБП SGO160KL33-TW/PW исп. PHNN
- Трехфазный онлайн ИБП SGO200KL33-TW/PW исп. NHNN
- Трехфазный онлайн ИБП SGO200KL33-TW/PW исп. PHNN
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
