БЗПА SGO TV 10–120 кВА

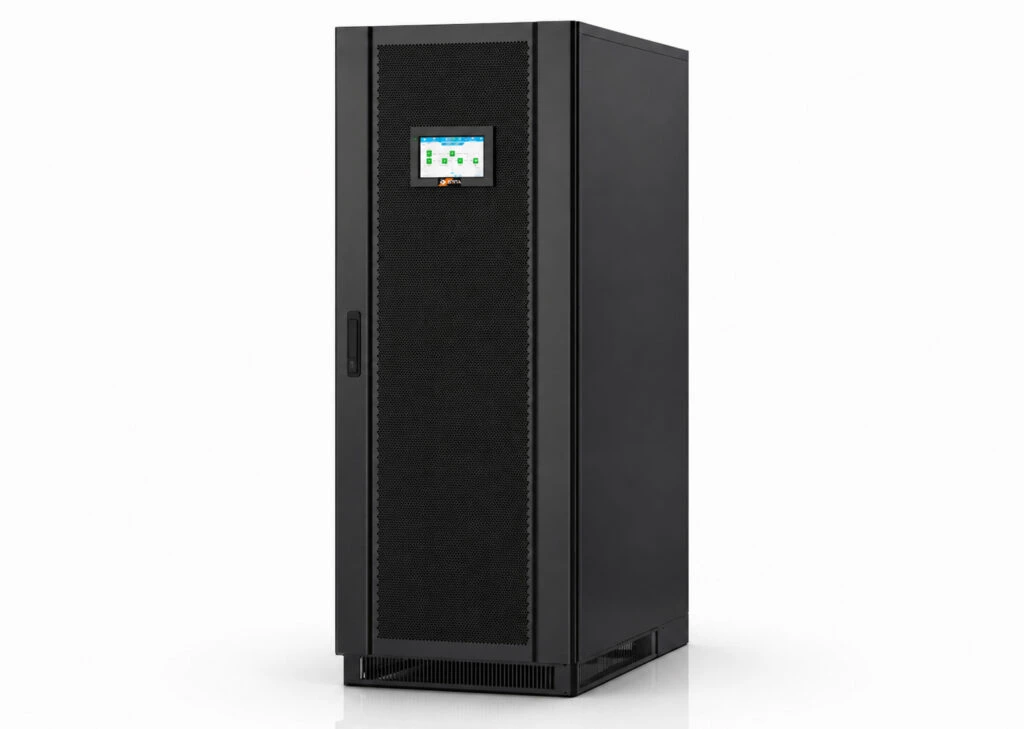

ИБП БЗПА SGO TV 10–120 кВА с двойным преобразованием для защиты ответственных нагрузок. Параметры батарейного комплекта и размещения определяются конкретной модификацией.
«Лаборатория безопасности» является официальным партнёром производителя «БЗПА» и готова осуществить поставку и внедрение трансформаторных онлайн-ИБП БЗПА SGO TV 10–120 кВА.
Питание ответственных нагрузок
ИБП БЗПА SGO TV 10–120 кВА с двойным преобразованием для защиты ответственных нагрузок. Параметры батарейного комплекта и размещения определяются конкретной модификацией.
Выходная полная мощность в кВА и активная мощность в кВт приведены отдельно. Подбор выполняют по обоим значениям и характеристикам подключённого оборудования.
Архитектура и размещение
Исполнение
Трансформаторное TV. Размеры и масса зависят от мощности и батарейного комплекта.
Выходное напряжение
Синусоидальная
Аккумуляторы
Наличие встроенных АКБ, напряжение батареи и ёмкость указаны для каждого исполнения.
Конструкция семейства
Конструкция серии ориентирована на резервирование подключённой нагрузки. Мощность, батарейная конфигурация и монтажные размеры приведены в таблицах исполнений.
Контроль и эксплуатация
RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) — интерфейсы и опции по карточке Трансформаторный онлайн ИБП SGO010KL33-TW/TV исп. 3DNN.
Автономность рассчитывается по фактической нагрузке, ёмкости и состоянию батарей. Показатели перехода на батареи и работы байпаса относятся к разным режимам и не заменяют расчёт времени резерва.
Технические характеристики
| Мощность, кВА | 10; 15; 20; 30; 40; 60; 80; 100 (зависит от исполнения) |
|---|---|
| Мощность, кВт | 9; 13,5; 18; 27; 36; 54; 72; 90 (зависит от исполнения) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Наличие встроенных АКБ | Нет |
| Напряжение АБ, В | 360 |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Класс защиты | IP 20 |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| Трансформаторный онлайн ИБП SGO010KL33-TW/TV исп. 3DNN | Мощность, кВА: 10; Мощность, кВт: 9; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 400×800×1100 |
| Трансформаторный онлайн ИБП SGO015KL33-TW/TV исп. 3DNN | Мощность, кВА: 15; Мощность, кВт: 13,5; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 400×800×1100 |
| Трансформаторный онлайн ИБП SGO020KL33-TW/TV исп. 3DNN | Мощность, кВА: 20; Мощность, кВт: 18; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 400×800×1100 |
| Трансформаторный онлайн ИБП SGO030KL33-TW/TV исп. 3DNN | Мощность, кВА: 30; Мощность, кВт: 27; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 400×800×1100 |
| Трансформаторный онлайн ИБП SGO040KL33-TW/TV исп. 3DNN | Мощность, кВА: 40; Мощность, кВт: 36; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 400×800×1100 |
| Трансформаторный онлайн ИБП SGO060KL33-TW/TV исп. 3DNN | Мощность, кВА: 60; Мощность, кВт: 54; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 600×700×1500 |
| Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 3DNN | Мощность, кВА: 80; Мощность, кВт: 72; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 700×800×1700 |
| Трансформаторный онлайн ИБП SGO100KL33-TW/TV исп. 3DNN | Мощность, кВА: 100; Мощность, кВт: 90; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 700×800×1700 |
| Трансформаторный онлайн ИБП SGO120KL33-TW/TV исп. 3DNN | Мощность, кВА: 120; Мощность, кВт: 108; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 360; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 700×800×1700 |
Подробные характеристики моделей
Трансформаторный онлайн ИБП SGO010KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 10 |
|---|---|
| Мощность, кВт | 9 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 400×800×1100 |
| Размеры в упаковке (Ш×Г×В), мм | 490×920×1300 |
| Масса нетто, не более, кг | 158 |
| Масса брутто, не более, кг | 200 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO015KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 15 |
|---|---|
| Мощность, кВт | 13,5 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 400×800×1100 |
| Размеры в упаковке (Ш×Г×В), мм | 490×920×1300 |
| Масса нетто, не более, кг | 165 |
| Масса брутто, не более, кг | 207 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO020KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 20 |
|---|---|
| Мощность, кВт | 18 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 400×800×1100 |
| Размеры в упаковке (Ш×Г×В), мм | 490×920×1300 |
| Масса нетто, не более, кг | 175 |
| Масса брутто, не более, кг | 217 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO030KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 30 |
|---|---|
| Мощность, кВт | 27 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 400×800×1100 |
| Размеры в упаковке (Ш×Г×В), мм | 490×920×1300 |
| Масса нетто, не более, кг | 210 |
| Масса брутто, не более, кг | 252 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |

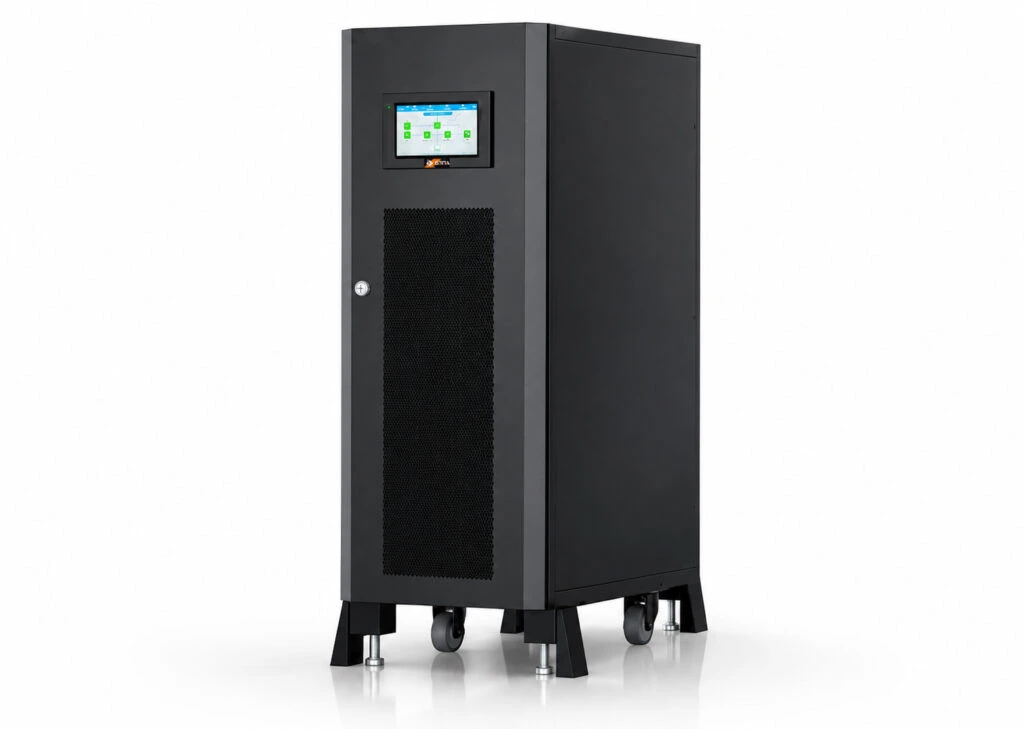

Трансформаторный онлайн ИБП SGO040KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 40 |
|---|---|
| Мощность, кВт | 36 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 400×800×1100 |
| Размеры в упаковке (Ш×Г×В), мм | 490×920×1300 |
| Масса нетто, не более, кг | 260 |
| Масса брутто, не более, кг | 302 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO060KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 60 |
|---|---|
| Мощность, кВт | 54 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 600×700×1500 |
| Размеры в упаковке (Ш×Г×В), мм | 700×800×1650 |
| Масса нетто, не более, кг | 460 |
| Масса брутто, не более, кг | 480 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 80 |
|---|---|
| Мощность, кВт | 72 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 700×800×1700 |
| Размеры в упаковке (Ш×Г×В), мм | 800×900×1850 |
| Масса нетто, не более, кг | 590 |
| Масса брутто, не более, кг | 620 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO100KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 100 |
|---|---|
| Мощность, кВт | 90 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 700×800×1700 |
| Размеры в упаковке (Ш×Г×В), мм | 800×900×1850 |
| Масса нетто, не более, кг | 630 |
| Масса брутто, не более, кг | 660 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO120KL33-TW/TV исп. 3DNN — полные характеристики
| Мощность, кВА | 120 |
|---|---|
| Мощность, кВт | 108 |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 285–475 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент выходной мощности | ≥ 0,95 (с фильтром) |
| Диапазон напряжения байпаса | ± 20% |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 1% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 360 В DC, Литий-железо-фосфатная батарея: 384 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 120 шт. (112 / 120 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 30 шт. (28–32 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (168–192 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | 93% в режиме онлайн, ≥ 98% режиме ЕСО |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, карта "сухие" контакты, COM-порт (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты (опции) |
| Стандарты | IEC61000–4-2, IEC61000–4-3, IEC61000–4-4, IEC61000–4-5 |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | 65 дБ |
| Размеры (Ш×Г×В), мм | 700×800×1700 |
| Размеры в упаковке (Ш×Г×В), мм | 800×900×1850 |
| Масса нетто, не более, кг | 690 |
| Масса брутто, не более, кг | 720 |
| Напряжение АБ, В | 360 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
- Описание и документация 1
- Трансформаторный онлайн ИБП SGO010KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO015KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO020KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO030KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO040KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO060KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO100KL33-TW/TV исп. 3DNN
- Трансформаторный онлайн ИБП SGO120KL33-TW/TV исп. 3DNN
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
