БЗПА SGO TV 160–500 кВА
ИБП БЗПА SGO TV 160–500 кВА с двойным преобразованием для защиты ответственных нагрузок. Параметры батарейного комплекта и размещения определяются конкретной модификацией.
«Лаборатория безопасности» является официальным партнёром производителя «БЗПА» и готова осуществить поставку и внедрение трансформаторных онлайн-ИБП БЗПА SGO TV 160–500 кВА.
Питание ответственных нагрузок
ИБП БЗПА SGO TV 160–500 кВА с двойным преобразованием для защиты ответственных нагрузок. Параметры батарейного комплекта и размещения определяются конкретной модификацией.
Выходная полная мощность в кВА и активная мощность в кВт приведены отдельно. Подбор выполняют по обоим значениям и характеристикам подключённого оборудования.
Архитектура и размещение
Исполнение
Трансформаторное TV. Размеры и масса зависят от мощности и батарейного комплекта.
Выходное напряжение
Синусоидальная
Аккумуляторы
Наличие встроенных АКБ, напряжение батареи и ёмкость указаны для каждого исполнения.
Конструкция семейства
Конструкция серии ориентирована на резервирование подключённой нагрузки. Мощность, батарейная конфигурация и монтажные размеры приведены в таблицах исполнений.
Контроль и эксплуатация
RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) — интерфейсы и опции по карточке Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 4KNN.
Автономность рассчитывается по фактической нагрузке, ёмкости и состоянию батарей. Показатели перехода на батареи и работы байпаса относятся к разным режимам и не заменяют расчёт времени резерва.
Технические характеристики
| Мощность, кВА | 80; 100; 160; 200; 250; 300; 400; 500 |
|---|---|
| Мощность, кВт | 72; 90; 144; 180; 225; 270; 360; 450 |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Коэффициент выходной мощности | 0,9 |
| Наличие встроенных АКБ | Нет |
| Напряжение АБ, В | 600 |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Класс защиты | IP 20 |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 4KNN | Мощность, кВА: 80; Мощность, кВт: 72; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 800×800×1800 |
| Трансформаторный онлайн ИБП SGO100KL33-TW/TV исп. 4KNN | Мощность, кВА: 100; Мощность, кВт: 90; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 800×800×1800 |
| Трансформаторный онлайн ИБП SGO120KL33-TW/TV исп. 4KNN | Мощность, кВА: 100; Мощность, кВт: 90; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 800×800×1800 |
| Трансформаторный онлайн ИБП SGO160KL33-TW/TV исп. 4KNN | Мощность, кВА: 160; Мощность, кВт: 144; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 800×860×1700 |
| Трансформаторный онлайн ИБП SGO200KL33-TW/TV исп. 4KNN | Мощность, кВА: 200; Мощность, кВт: 180; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 1210×860×1950 |
| Трансформаторный онлайн ИБП SGO250KL33-TW/TV исп. 4KNN | Мощность, кВА: 250; Мощность, кВт: 225; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 1210×860×1950 |
| Трансформаторный онлайн ИБП SGO300KL33-TW/TV исп. 4KNN | Мощность, кВА: 300; Мощность, кВт: 270; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 1210×860×1950 |
| Трансформаторный онлайн ИБП SGO400KL33-TW/TV исп. 4KNN | Мощность, кВА: 400; Мощность, кВт: 360; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 2380×860×1950 |
| Трансформаторный онлайн ИБП SGO500KL33-TW/TV исп. 4KNN | Мощность, кВА: 500; Мощность, кВт: 450; Наличие встроенных АКБ: Нет; Напряжение АБ, В: 600; Емкость встроенных АБ, Ач: —; Размеры (Ш×Г×В), мм: 2380×860×1950 |
Подробные характеристики моделей
Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 80 |
|---|---|
| Мощность, кВт | 72 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 92%, Режим ЕСО ≥ 96% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 800×800×1800 |
| Размеры в упаковке (Ш×Г×В), мм | 900×900×2050 |
| Масса нетто, не более, кг | 580 |
| Масса брутто, не более, кг | 630 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO100KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 100 |
|---|---|
| Мощность, кВт | 90 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 92%, Режим ЕСО ≥ 96% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 800×800×1800 |
| Размеры в упаковке (Ш×Г×В), мм | 900×900×2050 |
| Масса нетто, не более, кг | 630 |
| Масса брутто, не более, кг | 680 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |

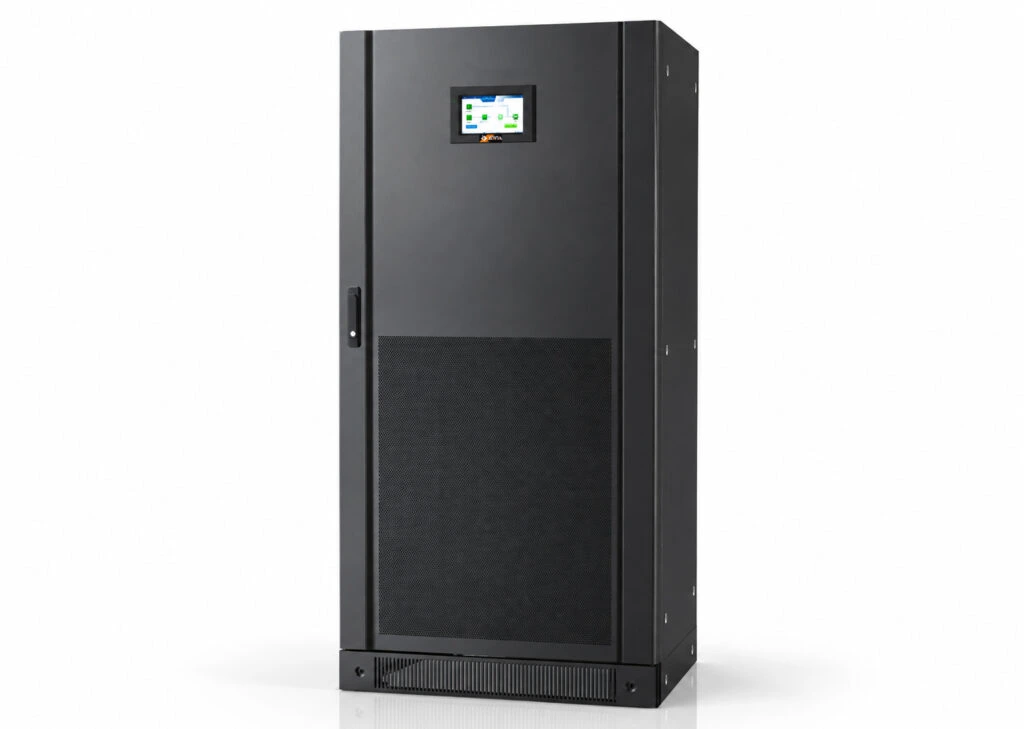

Трансформаторный онлайн ИБП SGO120KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 100 |
|---|---|
| Мощность, кВт | 90 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 92%, Режим ЕСО ≥ 96% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 800×800×1800 |
| Размеры в упаковке (Ш×Г×В), мм | 900×900×2050 |
| Масса нетто, не более, кг | 680 |
| Масса брутто, не более, кг | 730 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |

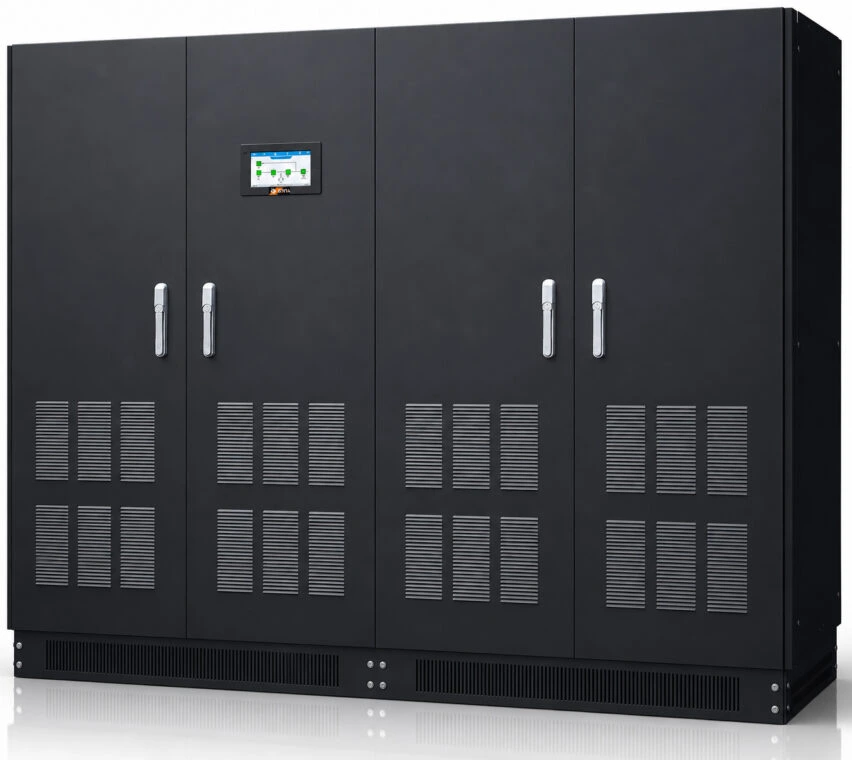

Трансформаторный онлайн ИБП SGO160KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 160 |
|---|---|
| Мощность, кВт | 144 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 93%, Режим ЕСО ≥ 97% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 800×860×1700 |
| Размеры в упаковке (Ш×Г×В), мм | 900×1000×1950 |
| Масса нетто, не более, кг | 790 |
| Масса брутто, не более, кг | 840 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO200KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 200 |
|---|---|
| Мощность, кВт | 180 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 93%, Режим ЕСО ≥ 97% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 1210×860×1950 |
| Размеры в упаковке (Ш×Г×В), мм | 1300×1000×2200 |
| Масса нетто, не более, кг | 1135 |
| Масса брутто, не более, кг | 1200 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO250KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 250 |
|---|---|
| Мощность, кВт | 225 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 93%, Режим ЕСО ≥ 97% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 1210×860×1950 |
| Размеры в упаковке (Ш×Г×В), мм | 1300×1000×2200 |
| Масса нетто, не более, кг | 1275 |
| Масса брутто, не более, кг | 1340 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO300KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 300 |
|---|---|
| Мощность, кВт | 270 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 93%, Режим ЕСО ≥ 97% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | ≤ 65 дБ |
| Размеры (Ш×Г×В), мм | 1210×860×1950 |
| Размеры в упаковке (Ш×Г×В), мм | 1300×1000×2200 |
| Масса нетто, не более, кг | 1355 |
| Масса брутто, не более, кг | 1420 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO400KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 400 |
|---|---|
| Мощность, кВт | 360 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 94%, Режим ЕСО ≥ 98% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 2380×860×1950 |
| Размеры в упаковке (Ш×Г×В), мм | 1300×1000×2200 (×2) |
| Масса нетто, не более, кг | 2090 |
| Масса брутто, не более, кг | 2200 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Трансформаторный онлайн ИБП SGO500KL33-TW/TV исп. 4KNN — полные характеристики
| Мощность, кВА | 500 |
|---|---|
| Мощность, кВт | 450 |
| Входная сеть | Трехфазный пятипроводный (3Ф + N + PE) |
| Номинальное напряжение | 380 / 400 / 415 В AC (LL) |
| Диапазон напряжений | 304 ~ 346 В (снижение выходной мощности на 10%), 346 ~ 456 В (полная нагрузка) |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 50 / 60 ± 5 Гц |
| Коэффициент мощности | 0,99 |
| Искажение входного тока (THDi) | < 3% |
| Диапазон напряжения байпаса | ± 20% (с возможностью настройки) |
| Отложенный запуск выпрямителя | 10 с (с возможностью настройки 1–300) |
| Выходное напряжение | 380 / 400 / 415 В AC |
| Регулировка напряжения | ± 1% |
| Форма выходного напряжения | Синусоидальная |
| Коэффициент выходной мощности | 0,9 |
| Искажение напряжения (THDv) | ≤ 2% (линейная нагрузка), ≤ 5% (нелинейная нагрузка) |
| Крест-фактор | 3:1 |
| Перегрузочная способность | 105–110% в течение 60 мин, 110–125% в течение 10 мин, 125–150% в течение 1 мин, 150–200% в течение 200 мс |
| Наличие встроенных АКБ | Нет |
| Напряжение постоянного тока АКБ | Свинцово-кислотная батарея: 600 В DC, Литий-железо-фосфатная батарея: 614,4 В DC |
| Параметры аккумуляторного блока (АКБ) (Количество батарей) | Литий-железо-фосфатная батарея: 3,2 В × 192 шт. (192 / 208 шт. с возможностью настройки), Свинцово-кислотная батарея: 12 В × 50 шт. (48–50 шт. с возможностью настройки), Свинцово-кислотная батарея: 2 В × 180 шт. (288–300 шт. с возможностью настройки) |
| Максимальный зарядный ток | Скорость зарядки (настраиваемая) × емкость батареи (настраиваемая) × количество групп АБ (настраиваемая) |
| КПД | Линейный режим ≥ 94%, Режим ЕСО ≥ 98% |
| Максимальное количество параллельных подключений | 6 |
| Защита | Короткое замыкание, перегрузка, перегрев, разряда батареи, перенапряжение / пониженное напряжение, отказ вентилятора |
| Порты | RS-232, RS-485, USB, карта «сухие» контакты (стандартно), карта удаленного мониторинга SNMP с поддержкой RS-485 или карта "сухие" контакты, датчик температурной компенсации (опции) |
| Дисплей | 7-дюймовый сенсорный ЖК-экран |
| Опция параллельной работы | Отсутствует |
| Рабочая температура | 0 °C ~ + 40 °C |
| Относительная влажность | 0–95% (без конденсации) |
| Температура хранения | –25 … +55°С |
| Высота над уровнем моря | ≤ 1000 м, выше 1000 м снижение номинальной мощности на 1% на каждые дополнительные 100 м |
| Класс защиты | IP 20 |
| Уровень шума на расстоянии 1 м | < 70 дБ |
| Размеры (Ш×Г×В), мм | 2380×860×1950 |
| Размеры в упаковке (Ш×Г×В), мм | 1300×1000×2200 (×2) |
| Масса нетто, не более, кг | 2300 |
| Масса брутто, не более, кг | 2410 |
| Напряжение АБ, В | 600 |
| Тип зарядного устройства (ЗУ) | Усиленное |
| Тип используемых свинцово-кислотных АБ | Внешние |
| Емкость встроенных АБ, Ач | — |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
- Описание и документация 1
- Трансформаторный онлайн ИБП SGO080KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO100KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO120KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO160KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO200KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO250KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO300KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO400KL33-TW/TV исп. 4KNN
- Трансформаторный онлайн ИБП SGO500KL33-TW/TV исп. 4KNN
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
