Модульная система Патриот строится на силовом модуле 20М и шкафах 60Ш, 120Ш и 200Ш. Наращивание и резервирование определяются числом установленных модулей и проектной схемой.
«Лаборатория безопасности» является официальным партнёром производителя «Сайбер Электро» и готова осуществить поставку и внедрение модульных ИБП Сайбер Электро Патриот.
Назначение и преобразование энергии
Модульная система Патриот строится на силовом модуле 20М и шкафах 60Ш, 120Ш и 200Ш. Наращивание и резервирование определяются числом установленных модулей и проектной схемой.
Параметры ПАТРИОТ-20М: Кол-во фаз — Трехфазный ИБП; Мощность (кВА / кВт) — 20 / 18; Мощность (Вт) — 18000.
Подключение нагрузки и батарей
Схема электропитания ПАТРИОТ-20М: Кол-во фаз — Трехфазный ИБП; Номинальное напряжение, В — 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль); Ввод кабелей — -; Напряжение шины АКБ, стнд. — 456В (±228 В средн.точ.).
Контроль и обслуживание
Средства контроля для ПАТРИОТ-20М приведены ниже. Оснащение остальных модификаций указано в их таблицах характеристик.
Отображение информации
Светодиоды
Интерфейсы управления
-
Карта сетевого управления SNMP/ HTTP
-
Размещение оборудования

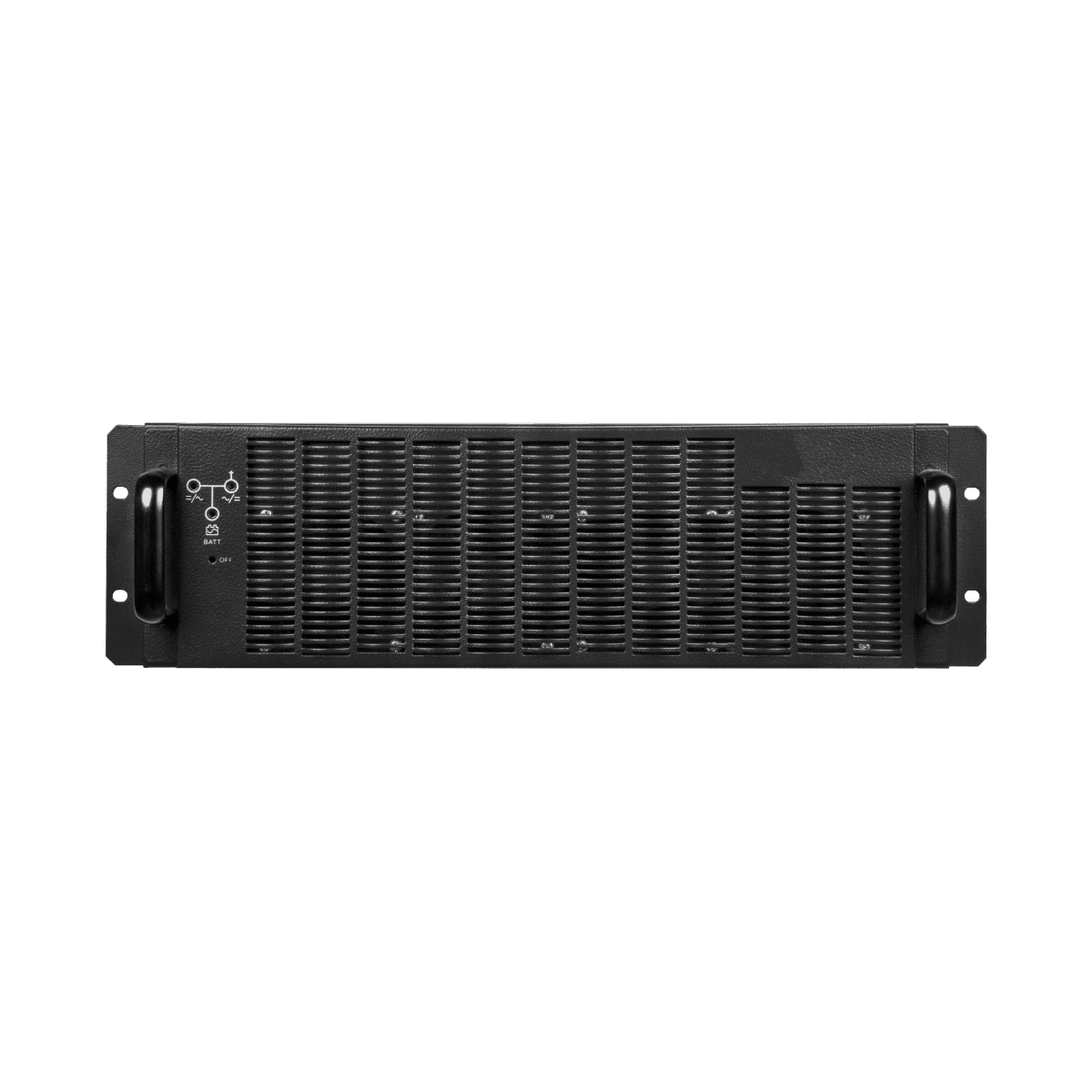

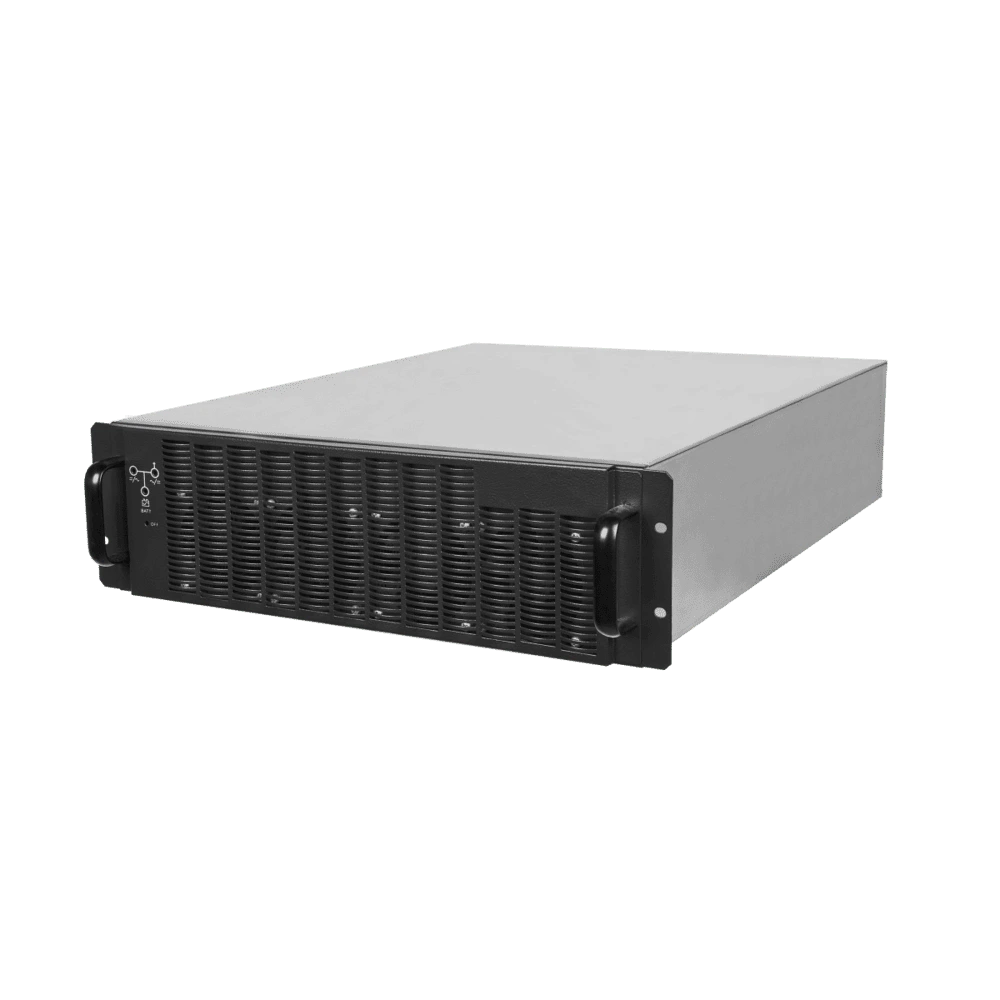

Для ПАТРИОТ-20М: Форм-фактор — Модуль; Габариты (В х Ш х Г), мм — 134 х 440 х 590; Вес, кг — 22,5; Рабочая температура (°C) — 0°C…40°C.
Технические характеристики
| Модель для приведённых ниже параметров | ПАТРИОТ-20М |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Мощность (кВА / кВт) | 20 / 18 |
| Мощность (Вт) | 18000 |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Форм-фактор | Модуль |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| ПАТРИОТ-20М | Мощность (кВА / кВт): 20 / 18; Мощность (Вт): 18000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 134 х 440 х 590 |
| ПАТРИОТ-60Ш | Мощность (кВА / кВт): 60 / 54; Мощность (Вт): 54000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 1100 х 600 х 900 |
| ПАТРИОТ-120Ш | Мощность (кВА / кВт): 120 / 108; Мощность (Вт): 108000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 1600 х 600 х 900 |
| ПАТРИОТ-200Ш | Мощность (кВА / кВт): 200 / 180; Мощность (Вт): 180000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 2000 х 600 х 900 |
Подробные характеристики моделей
ПАТРИОТ-20М — полные характеристики
| Мощность (кВА / кВт) | 20 / 18 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-фактор | Модуль |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 95% |
| Параллельная работа (Макс. кол-во) | до 30 в составе шкафов |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | - |
| Ввод кабелей | - |
| Тип силовой части | Модуль |
| Макс кол-во устанавливаемых модулей | - |
| Мощность одного силового модуля, (кВА / кВт) | 20 / 18 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 / 60 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 20000 |
| Мощность (Вт) | 18000 |
| Коэффициент мощности | 0,9 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD＜1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | До 340% в течении 200мс |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды |
| Управление | - |
| Последовательный порт | - |
| Интерфейсы управления | - |
| Карта сетевого управления SNMP/ HTTP | - |
| Программное обеспечение | - |
| Степень защиты IP, стнд. (Опционально) | IP20 |
| Уровень шума, дБ | <55 |
| Тепловыделение, Ватт/час | 899,42 |
| Тепловыделение,BTU/h | 3232,4 |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 134 х 440 х 590 |
| Вес, кг | 22,5 |
| Габариты в упаковке (В х Ш х Г), мм | 235 x 620 x 780 |
| Вес в упаковке, кг | 30,6 |
| Сертификаты* | ЕАС |
ПАТРИОТ-60Ш — полные характеристики
| Мощность (кВА / кВт) | 60 / 54 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-факторр | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 95% |
| Параллельная работа (Макс. кол-во) | до 2 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Есть |
| Ввод кабелей | Подвод сверху сзади, клеммная колодка |
| Тип силовой части | Модульная |
| Макс кол-во устанавливаемых модулей | 3 |
| Мощность одного силового модуля, (кВА / кВт) | 20 / 18 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 / 60 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 60000 |
| Мощность (Вт) | 54000 |
| Коэффициент мощности | 0,9 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD＜1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5% |
| Стабильность частоты на выходе, Гц | Стабильность частоты на выходе, Гц |
| Ток короткого замыкания | До 340% в течении 200мс |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Съемный модуль |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Сенсорный экран и кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <55 |
| Тепловыделение, Ватт/час | 2698 |
| Тепловыделение,BTU/h | 9697 |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 1100 х 600 х 900 |
| Вес, кг | 120 |
| Габариты в упаковке (В х Ш х Г), мм | 1800 x 760 x 1050 |
| Вес в упаковке, кг | 156 |
| Сертификаты* | ЕАС |
ПАТРИОТ-120Ш — полные характеристики
| Мощность (кВА / кВт) | 120 / 108 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-факторр | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 95% |
| Параллельная работа (Макс. кол-во) | до 2 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Есть |
| Ввод кабелей | Подвод сверху сзади, клеммная колодка |
| Тип силовой части | Модульная |
| Макс кол-во устанавливаемых модулей | 6 |
| Мощность одного силового модуля, (кВА / кВт) | 20 / 18 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 / 60 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 120000 |
| Мощность (Вт) | 108000 |
| Коэффициент мощности | 0,9 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD＜1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | До 340% в течении 200мс |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Съемный модуль |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Сенсорный экран и кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <55 |
| Тепловыделение, Ватт/час | 5396 |
| Тепловыделение,BTU/h | 19394 |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 1600 х 600 х 900 |
| Вес, кг | 173 |
| Габариты в упаковке (В х Ш х Г), мм | 1800 x 760 x 1050 |
| Вес в упаковке, кг | 187 |
| Сертификаты* | ЕАС |
ПАТРИОТ-200Ш — полные характеристики
| Мощность (кВА / кВт) | 200 / 180 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-факторр | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 95% |
| Параллельная работа (Макс. кол-во) | до 2 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Есть |
| Ввод кабелей | Подвод сверху сзади, клеммная колодка |
| Тип силовой части | Модульная |
| Макс кол-во устанавливаемых модулей | 10 |
| Мощность одного силового модуля, (кВА / кВт) | 20 / 18 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 / 60 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 200000 |
| Мощность (Вт) | 180000 |
| Коэффициент мощности | 0,9 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка) |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD＜1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | До 340% в течении 200мс |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Съемный модуль |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс. |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Сенсорный экран и кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <55 |
| Тепловыделение, Ватт/час | 8994 |
| Тепловыделение,BTU/h | 32324 |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 2000 х 600 х 900 |
| Вес, кг | 214 |
| Габариты в упаковке (В х Ш х Г), мм | 2200 x 760 x 1050 |
| Вес в упаковке, кг | 236 |
| Сертификаты* | ЕАС |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
