Сайбер Электро Легион-3Ф-К-С
Трёхфазные системы Легион 15–40 кВА с исполнениями С. Мощность 15/12, 20/16, 30/24 и 40/32 кВА/кВт требует учитывать активную нагрузку отдельно от полной.
«Лаборатория безопасности» является официальным партнёром производителя «Сайбер Электро» и готова осуществить поставку и внедрение трёхфазных ИБП Сайбер Электро Легион-3Ф-К-С.

Назначение и преобразование энергии
Трёхфазные системы Легион 15–40 кВА с исполнениями С. Мощность 15/12, 20/16, 30/24 и 40/32 кВА/кВт требует учитывать активную нагрузку отдельно от полной.
Параметры ЛЕГИОН-3Ф-15K-C: Кол-во фаз — Трехфазный ИБП; Мощность (кВА / кВт) — 15 / 12; Мощность (Вт) — 12000.
Подключение нагрузки и батарей
Контроль и обслуживание
Средства контроля для ЛЕГИОН-3Ф-15K-C приведены ниже. Оснащение остальных модификаций указано в их таблицах характеристик.
Отображение информации
Светодиоды + ЖКД
Интерфейсы управления
RS-232, RS-485, SNMP-карта, EPO, сухие контакты
Карта сетевого управления SNMP/ HTTP
Да, RMCARD205 - опция
Размещение оборудования
Для ЛЕГИОН-3Ф-15K-C: Форм-фактор — Напольный/Башня; Габариты (В х Ш х Г), мм — 530 x 250 x 660; Вес, кг — 31; Рабочая температура (°C) — 0°C…40°C.
Технические характеристики
| Модель для приведённых ниже параметров | ЛЕГИОН-3Ф-15K-C |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Мощность (кВА / кВт) | 15 / 12 |
| Мощность (Вт) | 12000 |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Форм-фактор | Напольный/Башня |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| ЛЕГИОН-3Ф-15K-C | Мощность (кВА / кВт): 15 / 12; Мощность (Вт): 12000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 530 x 250 x 660 |
| ЛЕГИОН-3Ф-20K-C | Мощность (кВА / кВт): 20 / 16; Мощность (Вт): 16000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 530 x 250 x 660 |
| ЛЕГИОН-3Ф-30K-C | Мощность (кВА / кВт): 30 / 24; Мощность (Вт): Мощность (Вт); Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 770 x 250 x 680 |
| ЛЕГИОН-3Ф-40K-C | Мощность (кВА / кВт): 40 / 32; Мощность (Вт): 32000; Количество АКБ в линейке, стнд. (диапазон): 38 (36-44); Тип АКБ: 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные; Напряжение шины АКБ, стнд.: 456В (±228 В средн.точ.); Габариты (В х Ш х Г), мм: 770 x 250 x 680 |
Подробные характеристики моделей

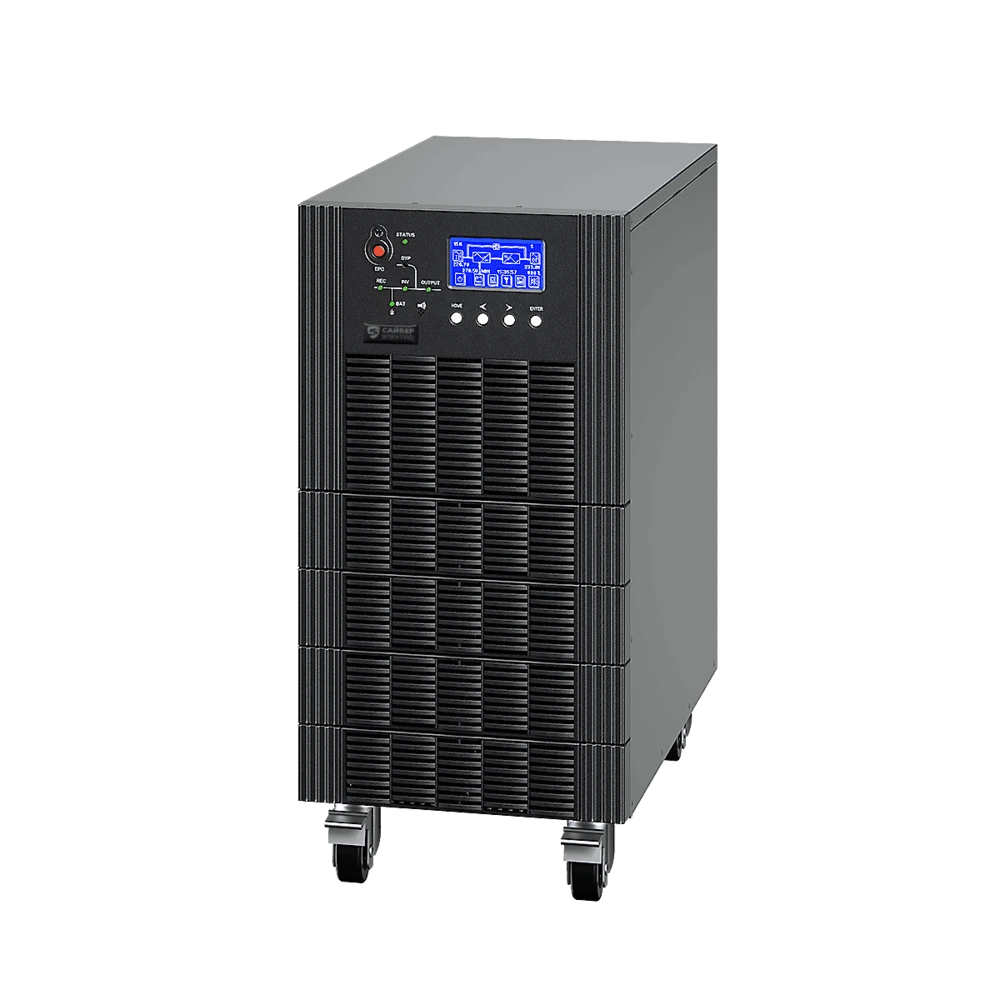

ЛЕГИОН-3Ф-15K-C — полные характеристики
| Мощность (кВА / кВт) | 15 / 12 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-фактор | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 94,5% |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Опция |
| Ввод кабелей | Подвод снизу, клеммная колодка |
| Тип силовой части | Моноблок |
| Макс кол-во устанавливаемых модулей | - |
| Мощность одного силового модуля, (кВА / кВт) | 15/ 12 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 ± 3, 60 ± 3 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 15000 |
| Мощность (Вт) | 12000 |
| Коэффициент мощности | 0,8 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | 1,5% |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD<1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD<5.5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | - |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Автомат защиты |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <58 |
| Тепловыделение, Ватт/час | - |
| Тепловыделение,BTU/h | - |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 530 x 250 x 660 |
| Вес, кг | 31 |
| Габариты в упаковке (В х Ш х Г), мм | 630 x 390 x 795 |
| Вес в упаковке, кг | 35 |
| Сертификаты* | ЕАС |
ЛЕГИОН-3Ф-20K-C — полные характеристики
| Мощность (кВА / кВт) | 20 / 16 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-фактор | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 94,5% |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Опция |
| Ввод кабелей | Подвод снизу, клеммная колодка |
| Тип силовой части | Моноблок |
| Макс кол-во устанавливаемых модулей | - |
| Мощность одного силового модуля, (кВА / кВт) | 20 / 16 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 ± 3, 60 ± 3 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 20000 |
| Мощность (Вт) | 16000 |
| Коэффициент мощности | 0,8 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | 1,5% |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD<1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD<5.5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | - |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Автомат защиты |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <58 |
| Тепловыделение, Ватт/час | - |
| Тепловыделение,BTU/h | - |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 530 x 250 x 660 |
| Вес, кг | 31 |
| Габариты в упаковке (В х Ш х Г), мм | 630 x 390 x 795 |
| Вес в упаковке, кг | 35 |
| Сертификаты* | ЕАС |
ЛЕГИОН-3Ф-30K-C — полные характеристики
| Мощность (кВА / кВт) | 30 / 24 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-фактор | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 95% |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Опция |
| Ввод кабелей | Подвод снизу, клеммная колодка |
| Тип силовой части | Моноблок |
| Макс кол-во устанавливаемых модулей | - |
| Мощность одного силового модуля, (кВА / кВт) | 30 / 24 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 ± 3, 60 ± 3 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 30000 |
| Мощность (Вт) | Мощность (Вт) |
| Коэффициент мощности | 0,8 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | 1,5% |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD<1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD<5.5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | - |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Автомат защиты |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <58 |
| Тепловыделение, Ватт/час | - |
| Тепловыделение,BTU/h | - |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 770 x 250 x 680 |
| Вес, кг | 50 |
| Габариты в упаковке (В х Ш х Г), мм | 970 x 400 x 880 |
| Вес в упаковке, кг | 61 |
| Сертификаты* | ЕАС |
ЛЕГИОН-3Ф-40K-C — полные характеристики
| Мощность (кВА / кВт) | 40 / 32 |
|---|---|
| Кол-во фаз | Трехфазный ИБП |
| Форм-фактор | Напольный/Башня |
| Эффективность в нормальном режиме (%) | 95% |
| Эффективность при работе от АКБ (%) | 95% |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП |
| КПД в ECO режиме | > 98% |
| Старт на батареях («холодный старт») | Опция |
| Ввод кабелей | Подвод снизу, клеммная колодка |
| Тип силовой части | Моноблок |
| Макс кол-во устанавливаемых модулей | - |
| Мощность одного силового модуля, (кВА / кВт) | 40 / 32 |
| Двойной вход питания | Есть |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) |
| Коэффициент мощности по входу | 0,99 |
| Входная частота, Гц | 50 ± 3, 60 ± 3 |
| Диапазон рабочих частот, Гц | 40 -70 |
| Коэффициент искажений на входе, THDi | <3% |
| Мощность (ВА) | 40000 |
| Мощность (Вт) | 32000 |
| Коэффициент мощности | 0,8 |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Точность напряжения на выходе (%) | 1,5% |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс |
| Крест-фактор | 3:1 |
| Гармонические искажения (линейная нагрузка) | THD<1% |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD<5.5% |
| Стабильность частоты на выходе, Гц | ±0,1 |
| Ток короткого замыкания | - |
| Перегрузочная способность | до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2 |
| Допустимое отклонение напряжения по фазе | 120±0,5° |
| Вид (расположение) | Автомат защиты |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% |
| Перегрузочная способность | нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс |
| Макс. мощность зарядн. устр. от номинала (%) | 20% |
| Изменение напряжения заряда, % | <1% |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) |
| АКБ в корпусе ИБП | Нет |
| Отображение информации | Светодиоды + ЖКД |
| Управление | Кнопочная панель |
| Последовательный порт | RS232 x 1 + RS485 x 1 |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция |
| Программное обеспечение | PowerPanel |
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) |
| Уровень шума, дБ | <58 |
| Тепловыделение, Ватт/час | - |
| Тепловыделение,BTU/h | - |
| Рабочая температура (°C) | 0°C…40°C |
| Температура хранения, °С | -40°C…70°C |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% |
| Габариты (В х Ш х Г), мм | 770 x 250 x 680 |
| Вес, кг | 50 |
| Габариты в упаковке (В х Ш х Г), мм | 970 x 400 x 880 |
| Вес в упаковке, кг | 61 |
| Сертификаты* | ЕАС |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав аккумуляторной системы, условия доставки и гарантийного обслуживания уточняются при заказе.
Подбор мощности и времени автономной работы, монтаж, пусконаладка, настройка мониторинга и дальнейшее обслуживание согласуются отдельно. Состав работ определяется нагрузкой и проектом электропитания.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
Как заказать подбор и поставку
Для расчёта предложения: Состав и мощность нагрузки, требуемую автономность, условия размещения и требования к мониторингу.
От чего зависит стоимость: От мощности, схемы резервирования, состава батарей, исполнения и работ по подключению.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать проектирование ИТ-инфраструктуры с резервированием. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём систему бесперебойного питания
Расскажите о составе и мощности нагрузки, необходимом времени автономной работы и условиях размещения. Согласуем схему резервирования, аккумуляторные батареи, мониторинг и возможности дальнейшего расширения системы. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с намиДля государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
