WDM-16 «Транзит»
Модульная платформа CWDM/DWDM с транспондерами для разных клиентских интерфейсов.
«Лаборатория безопасности» является официальным партнёром производителя «НПО «Телеком»» и готова осуществить поставку и внедрение активного оптического транспорта НПО «Телеком» WDM-16 «Транзит».
Назначение и состав линейки
Модульная платформа CWDM/DWDM с транспондерами для разных клиентских интерфейсов.
Модификации и интерфейсы
| Модель | Отличия |
|---|---|
| Каркас мультиплексора WDM-16 | Двухлучевое питание DC 36-72В и/или AC 220В |
| Сервисная плата мультиплексора СП8 | 1 порт 100BASE-TX (RJ45) |
| Транспондер (плата) мультиплексора 16R | Поддерживаемые интерфейсы STM-16/4/1, GE, FE, PDH; 2 линейных оптических стыка; 1 клиентский оптический стык; Возможность установки до 16 плат в каркас WDM-16 «Транзит»; Габариты 200х135х21 |
| Транспондер (плата) мультиплексора 4G | 2 линейных оптических стыка; 4 клиентских оптических стыка; Возможность установки до 8 плат в каркас WDM-16 «Транзит»; Габариты 200х135х43 |
| Транспондер (плата) мультиплексора 10G | Поддерживаемые интерфейсы 10G, STM-64; 2 линейных оптических стыка; 1 клиентский оптический стык; Возможность установки до 16 плат в каркас WDM-16 «Транзит»; Габариты 200х135х21 |
Параметры оборудования
Плата 4G
Плата 4G — GE, FE
Форм фактор разъемов Плата 10G
Форм фактор разъемов Плата 10G — XFP Плата 16R — SFP Плата 4G — SFP, SFP+
Плата 10G
Плата 10G — XFP
Плата 16R
Плата 16R — SFP
Плата 4G
Плата 4G — SFP, SFP+
Функциональность
Возможность установки до 16 плат транспондеров
Внешний вид и подключение

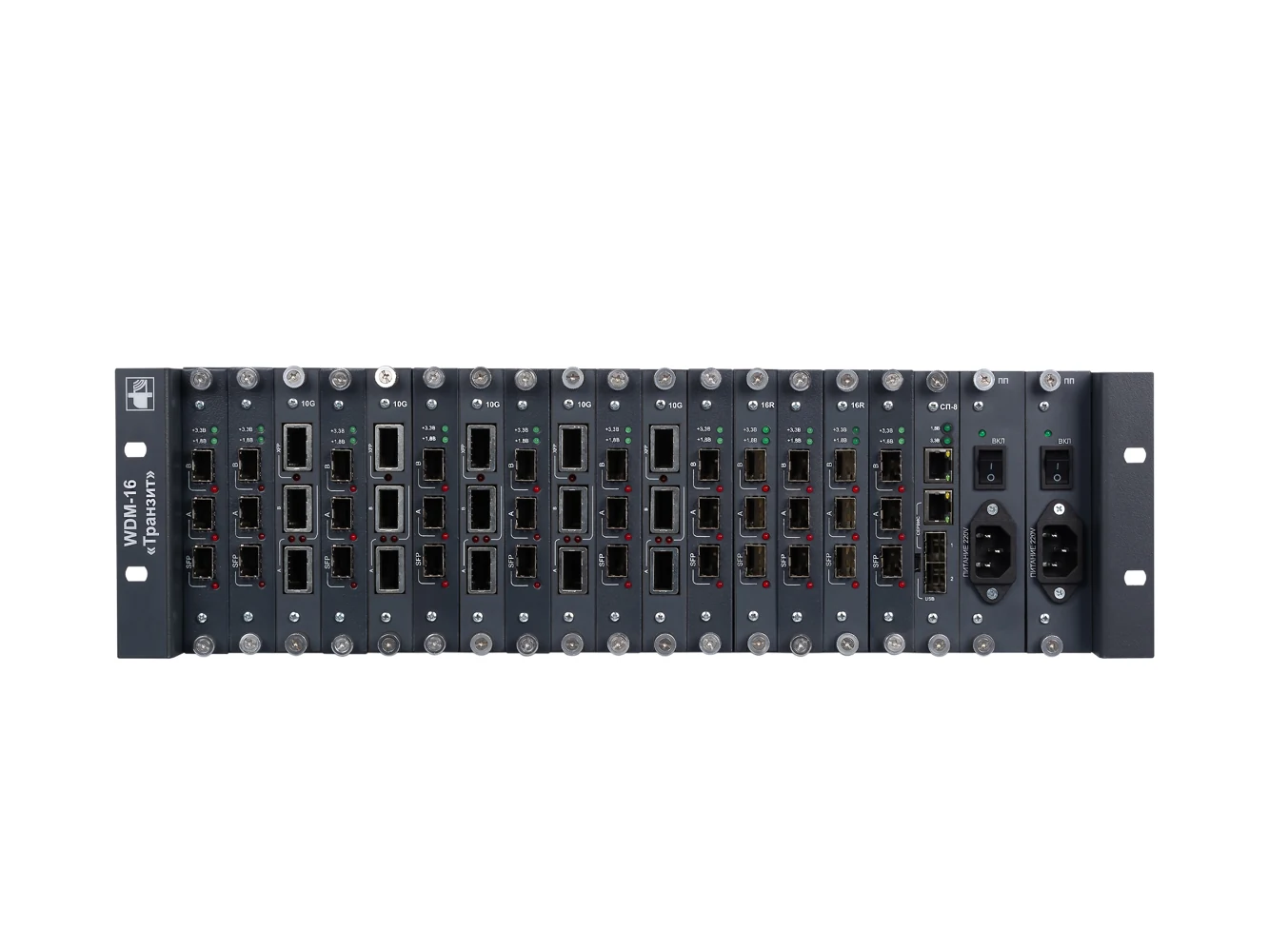

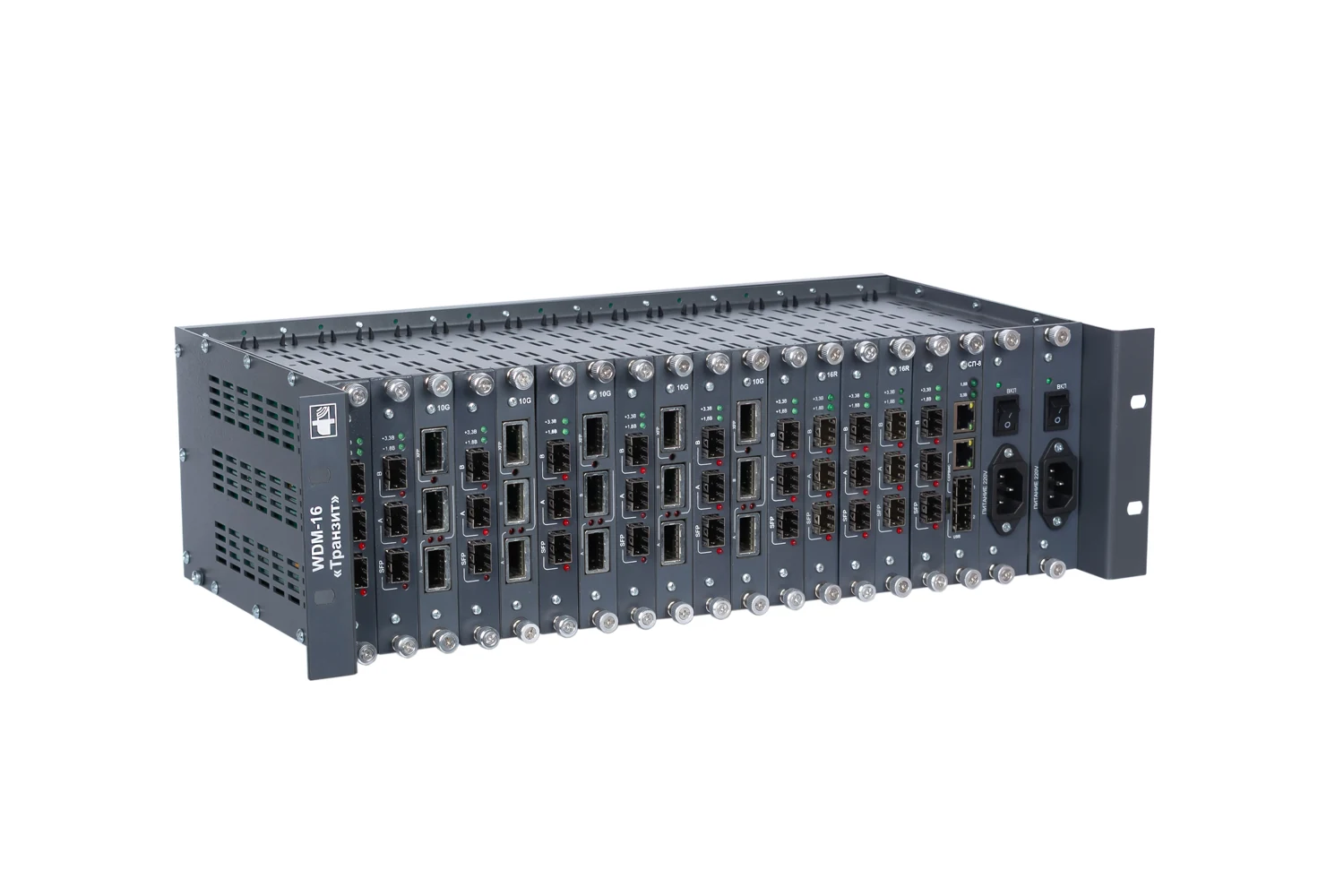

Официальная фотография оборудования показывает корпус и расположение разъёмов. Точный набор интерфейсов приведён в таблице соответствующей модификации.
Технические характеристики
| CWDM диапазон | CWDM диапазон — 18 длин волн |
|---|---|
| DWDM диапазон | DWDM диапазон — 45 длин волн |
| Функциональность | CWDM диапазон 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
| Функциональность | DWDM диапазон ITU Channel C-band |
| Интерфейсы | Поддерживаемые интерфейсы Плата 10G — 10G, STM-64 Плата 16R — STM-16/4/1, GE, FE, PDH Плата 4G — GE, FE |
| Плата 10G | Плата 10G — 10G, STM-64 |
| Плата 16R | Плата 16R — STM-16/4/1, GE, FE, PDH |
| Плата 4G | Плата 4G — GE, FE |
| Форм фактор разъемов Плата 10G | Форм фактор разъемов Плата 10G — XFP Плата 16R — SFP Плата 4G — SFP, SFP+ |
| Плата 10G | Плата 10G — XFP |
| Плата 16R | Плата 16R — SFP |
| Плата 4G | Плата 4G — SFP, SFP+ |
| Функциональность | Возможность установки до 16 плат транспондеров |
| Питание и мощность | Двухлучевое питание DC 36-72В и/или AC 220В |
| Габариты | Габариты 480 х 235 х 134 мм |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| Каркас мультиплексора WDM-16 | Двухлучевое питание DC 36-72В и/или AC 220В |
| Сервисная плата мультиплексора СП8 | 1 порт 100BASE-TX (RJ45) |
| Транспондер (плата) мультиплексора 16R | Поддерживаемые интерфейсы STM-16/4/1, GE, FE, PDH; 2 линейных оптических стыка; 1 клиентский оптический стык; Возможность установки до 16 плат в каркас WDM-16 «Транзит»; Габариты 200х135х21 |
| Транспондер (плата) мультиплексора 4G | 2 линейных оптических стыка; 4 клиентских оптических стыка; Возможность установки до 8 плат в каркас WDM-16 «Транзит»; Габариты 200х135х43 |
| Транспондер (плата) мультиплексора 10G | Поддерживаемые интерфейсы 10G, STM-64; 2 линейных оптических стыка; 1 клиентский оптический стык; Возможность установки до 16 плат в каркас WDM-16 «Транзит»; Габариты 200х135х21 |
Подробные характеристики моделей
Каркас мультиплексора WDM-16 — полные характеристики
| CWDM диапазон | CWDM диапазон — 18 длин волн |
|---|---|
| DWDM диапазон | DWDM диапазон — 45 длин волн |
| Функциональность | CWDM диапазон 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
| Функциональность | DWDM диапазон ITU Channel C-band |
| Интерфейсы | Поддерживаемые интерфейсы Плата 10G — 10G, STM-64 Плата 16R — STM-16/4/1, GE, FE, PDH Плата 4G — GE, FE |
| Плата 10G | Плата 10G — 10G, STM-64 |
| Плата 16R | Плата 16R — STM-16/4/1, GE, FE, PDH |
| Плата 4G | Плата 4G — GE, FE |
| Форм фактор разъемов Плата 10G | Форм фактор разъемов Плата 10G — XFP Плата 16R — SFP Плата 4G — SFP, SFP+ |
| Плата 10G | Плата 10G — XFP |
| Плата 16R | Плата 16R — SFP |
| Плата 4G | Плата 4G — SFP, SFP+ |
| Функциональность | Возможность установки до 16 плат транспондеров |
| Питание и мощность | Двухлучевое питание DC 36-72В и/или AC 220В |
| Габариты | Габариты 480 х 235 х 134 мм |
Сервисная плата мультиплексора СП8 — полные характеристики
| Функциональность | 8 датчиков подключения сигнализации (сухой контакт) |
|---|---|
| Функциональность | 2 слота SFP 100BASE-FX |
| Интерфейсы | 1 порт 100BASE-TX (RJ45) |
| Габариты | Габариты 200х135х21 |
Транспондер (плата) мультиплексора 16R — полные характеристики
| Интерфейсы | Поддерживаемые интерфейсы STM-16/4/1, GE, FE, PDH |
|---|---|
| Функциональность | 2 линейных оптических стыка |
| Функциональность | 1 клиентский оптический стык |
| Функциональность | Возможность установки до 16 плат в каркас WDM-16 «Транзит» |
| Габариты | Габариты 200х135х21 |
Транспондер (плата) мультиплексора 4G — полные характеристики
| Функциональность | 2 линейных оптических стыка |
|---|---|
| Функциональность | 4 клиентских оптических стыка |
| Функциональность | Возможность установки до 8 плат в каркас WDM-16 «Транзит» |
| Габариты | Габариты 200х135х43 |
Транспондер (плата) мультиплексора 10G — полные характеристики
| Интерфейсы | Поддерживаемые интерфейсы 10G, STM-64 |
|---|---|
| Функциональность | 2 линейных оптических стыка |
| Функциональность | 1 клиентский оптический стык |
| Функциональность | Возможность установки до 16 плат в каркас WDM-16 «Транзит» |
| Габариты | Габариты 200х135х21 |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав интерфейсных модулей и лицензий, условия доставки и гарантийного обслуживания уточняются при заказе.
Проектирование сети, монтаж, настройка коммутации и маршрутизации, интеграция мониторинга и дальнейшее сопровождение согласуются отдельно. Состав работ определяется архитектурой сети и требованиями к доступности.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
