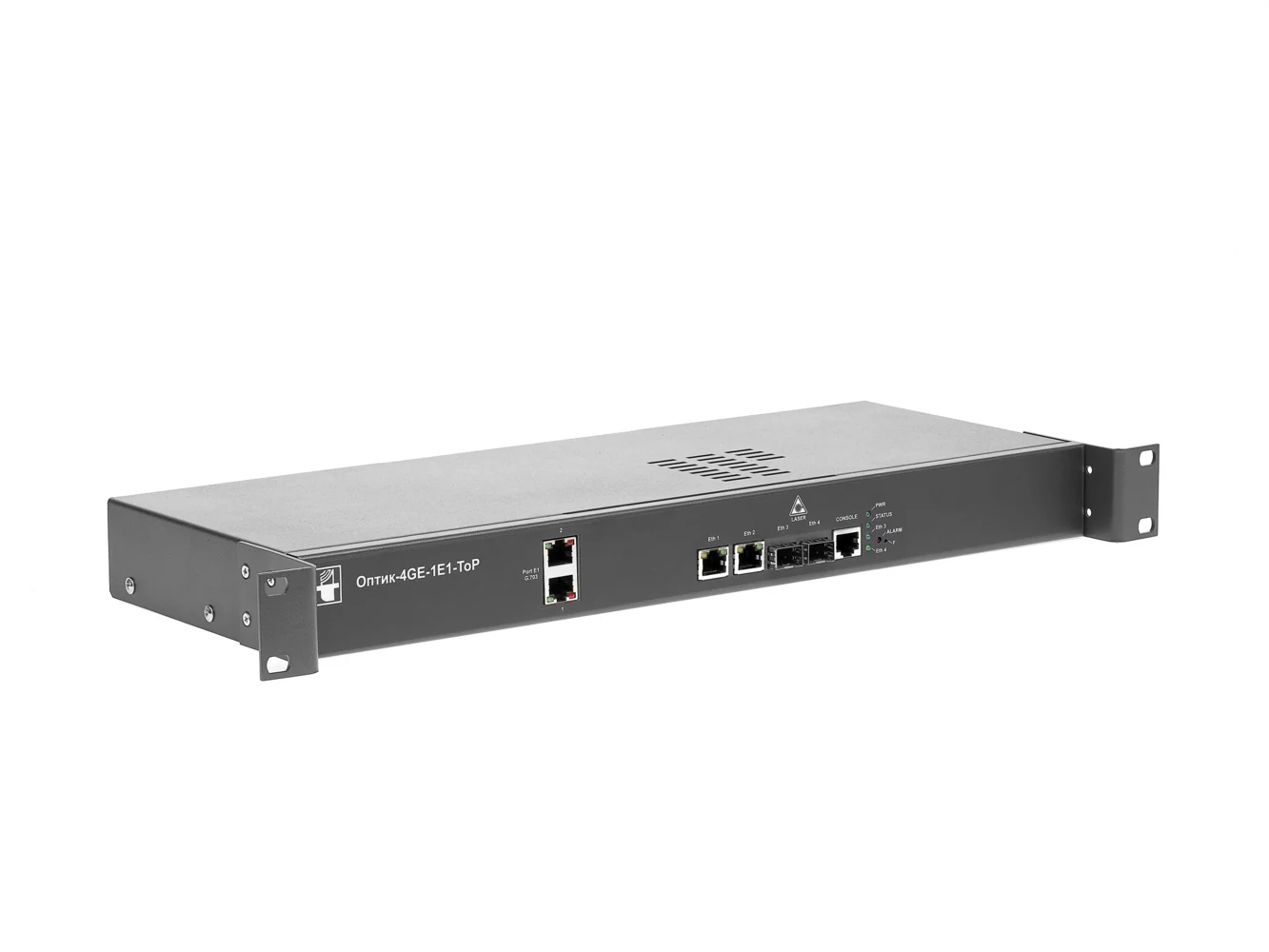

Оптик TDM over IP
Перенос потоков E1 и специализированных каналов через пакетную Ethernet-сеть; варианты различаются числом потоков и интерфейсами.
«Лаборатория безопасности» является официальным партнёром производителя «НПО «Телеком»» и готова осуществить поставку и внедрение мультиплексоров TDM over IP НПО «Телеком» Оптик TDM over IP.
Назначение и состав линейки
Перенос потоков E1 и специализированных каналов через пакетную Ethernet-сеть; варианты различаются числом потоков и интерфейсами.
Модификации и интерфейсы
| Модель | Отличия |
|---|---|
| Оптик-4GE-1E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4GE-2E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4GE-4E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4GE-8E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4G-16E1-ToP | Синхронизация: внутренняя, от входящего потока E1; 2 порта 10/100/1000Base-T (RJ-45); 2 порта 100/1000 Base-X (SFP); 1 консольный порт RS-232 (RJ-45); Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору. |
| Оптик-4G-24E1-ToP | Синхронизация: внутренняя, от входящего потока E1; 2 порта 10/100/1000Base-T (RJ-45); 2 порта 100/1000 Base-X (SFP); 1 консольный порт RS-232 (RJ-45); Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору. |
| Оптик-4G-32E1-ToP | Синхронизация: внутренняя, от входящего потока E1; 2 порта 10/100/1000Base-T (RJ-45); 2 порта 100/1000 Base-X (SFP); 1 консольный порт RS-232 (RJ-45); Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору. |
| Оптик SFP-1E1-ToP | Интерфейс 1 E1 в форм факторе RJ-45; Питание от основного устройства; Информационная скорость 2 048 кбит/c ±50 ррm.; Поддержка QoS на основе: порта коммутатора, VLAN, DSCP |
| Оптик SFP-2E1-ToP | Интерфейс E1 в форм факторе RJ-45: 2E1; Питание от основного устройства; Информационная скорость 2 048 кбит/c ±50 ррm.; Поддержка QoS на основе: порта коммутатора, VLAN, DSCP |
| Оптик-12GE-8E0/Е1-ToP (CAТС) | 8 интерфейсов E1/E0.; Питание от сети переменного тока 220В и от сети постоянного тока 48В.; Расположение всех портов, выключателей, кнопок и индикаторов на лицевой панели корпуса.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору.; Универсальный порт Е1/E0, режим работы определяется настройкой оборудования.; Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т): Тип стыка симметричный, 120 Ом. Информационная скорость 2 048 кбит/c ±50 ррm. Тип кода AMI/HDB-3. Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Оптик 8GE-10G2-16E1/Е0-ToP (PAТC) | 16 интерфейсов E1/E0.; Питание от сети переменного тока 220В и от сети постоянного тока 48В.; Расположение всех портов, выключателей, кнопок и индикаторов на лицевой панели корпуса.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору.; Универсальный порт Е1/E0, режим работы определяется настройкой оборудования.; Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т): Тип стыка симметричный, 120 Ом. Информационная скорость 2 048 кбит/c ±50 ррm. Тип кода AMI/HDB-3. Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
Параметры оборудования
Консоль и управление
Поддержка локального управления через протокол RS-232 (RJ45)
Функциональность
Поддержка стандартов G.703, G.704, G.706, G.823
Функциональность
Поддержка TDMoP, SAToP, CESoPSN
Питание и мощность
Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В
Поддерживаемые топологии сети
Поддержка подключения по топологии звезда
Поддерживаемые топологии сети
Поддержка подключения по топологии цепочка
Внешний вид и подключение

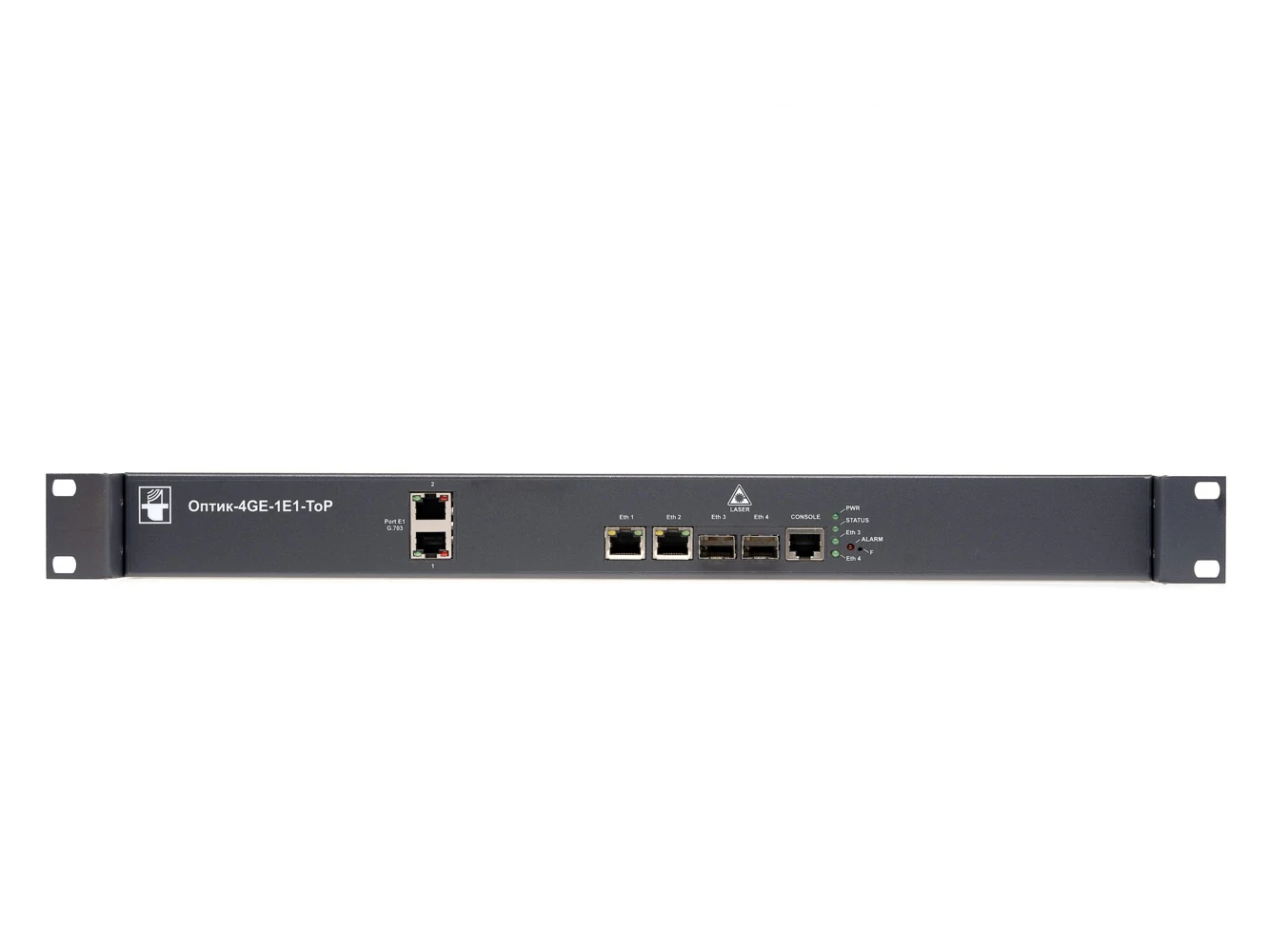

Официальная фотография оборудования показывает корпус и расположение разъёмов. Точный набор интерфейсов приведён в таблице соответствующей модификации.
Технические характеристики
| Функциональность | 1 Поток Е1 |
|---|---|
| Функциональность | Встроенный коммутатор L2 пакетов позволяет строить сети различных топологий |
| Интерфейсы | 2 электрических интерфейса Ethernet (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | 2 оптических интерфейса Ethernet (SFP) (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору |
Модели и модификации
| Модель | Особенности исполнения |
|---|---|
| Оптик-4GE-1E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4GE-2E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4GE-4E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4GE-8E1-ToP | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В; Наличие защиты цепей питания от перепадов напряжения; Надёжная фиксация подключения кабеля питания к коммутатору; Информационная скорость 2 048 кбит/c ±50 ррm |
| Оптик-4G-16E1-ToP | Синхронизация: внутренняя, от входящего потока E1; 2 порта 10/100/1000Base-T (RJ-45); 2 порта 100/1000 Base-X (SFP); 1 консольный порт RS-232 (RJ-45); Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору. |
| Оптик-4G-24E1-ToP | Синхронизация: внутренняя, от входящего потока E1; 2 порта 10/100/1000Base-T (RJ-45); 2 порта 100/1000 Base-X (SFP); 1 консольный порт RS-232 (RJ-45); Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору. |
| Оптик-4G-32E1-ToP | Синхронизация: внутренняя, от входящего потока E1; 2 порта 10/100/1000Base-T (RJ-45); 2 порта 100/1000 Base-X (SFP); 1 консольный порт RS-232 (RJ-45); Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору. |
| Оптик SFP-1E1-ToP | Интерфейс 1 E1 в форм факторе RJ-45; Питание от основного устройства; Информационная скорость 2 048 кбит/c ±50 ррm.; Поддержка QoS на основе: порта коммутатора, VLAN, DSCP |
| Оптик SFP-2E1-ToP | Интерфейс E1 в форм факторе RJ-45: 2E1; Питание от основного устройства; Информационная скорость 2 048 кбит/c ±50 ррm.; Поддержка QoS на основе: порта коммутатора, VLAN, DSCP |
| Оптик-12GE-8E0/Е1-ToP (CAТС) | 8 интерфейсов E1/E0.; Питание от сети переменного тока 220В и от сети постоянного тока 48В.; Расположение всех портов, выключателей, кнопок и индикаторов на лицевой панели корпуса.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору.; Универсальный порт Е1/E0, режим работы определяется настройкой оборудования.; Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т): Тип стыка симметричный, 120 Ом. Информационная скорость 2 048 кбит/c ±50 ррm. Тип кода AMI/HDB-3. Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Оптик 8GE-10G2-16E1/Е0-ToP (PAТC) | 16 интерфейсов E1/E0.; Питание от сети переменного тока 220В и от сети постоянного тока 48В.; Расположение всех портов, выключателей, кнопок и индикаторов на лицевой панели корпуса.; Наличие защиты цепей питания от перепадов напряжения.; Надёжная фиксация подключения кабеля питания к коммутатору.; Универсальный порт Е1/E0, режим работы определяется настройкой оборудования.; Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т): Тип стыка симметричный, 120 Ом. Информационная скорость 2 048 кбит/c ±50 ррm. Тип кода AMI/HDB-3. Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
Подробные характеристики моделей
Оптик-4GE-1E1-ToP — полные характеристики
| Функциональность | 1 Поток Е1 |
|---|---|
| Функциональность | Встроенный коммутатор L2 пакетов позволяет строить сети различных топологий |
| Интерфейсы | 2 электрических интерфейса Ethernet (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | 2 оптических интерфейса Ethernet (SFP) (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору |
| Габариты | Габаритные размеры (ШхВхГ) — 426х44х162 мм |
| Охлаждение | Пассивное охлаждение |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С. |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
| Интерфейс E1 | Тип стыка симметричный, 120 Ом |
| Интерфейс E1 | Информационная скорость 2 048 кбит/c ±50 ррm |
| Интерфейс E1 | Тип кода AMI/HDB-3 |
| Интерфейс E1 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ |
| Дальность передачи | Дальность передачи — не менее 500м |
Оптик-4GE-2E1-ToP — полные характеристики
| Функциональность | 2 потока Е1 |
|---|---|
| Функциональность | Встроенный коммутатор L2 пакетов позволяет строить сети различных топологий |
| Интерфейсы | 2 электрических интерфейса Ethernet (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | 2 оптических интерфейса Ethernet (SFP) (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору |
| Габариты | Габаритные размеры (ШхВхГ) — 426х44х162 мм |
| Охлаждение | Пассивное охлаждение |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
| Интерфейс E1 | Тип стыка симметричный, 120 Ом |
| Интерфейс E1 | Информационная скорость 2 048 кбит/c ±50 ррm |
| Интерфейс E1 | Тип кода AMI/HDB-3 |
| Интерфейс E1 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ |
| Дальность передачи | Дальность передачи — не менее 500м |
Оптик-4GE-4E1-ToP — полные характеристики
| Функциональность | 4 потока Е1 |
|---|---|
| Функциональность | Встроенный коммутатор L2 пакетов позволяет строить сети различных топологий |
| Интерфейсы | 2 электрических интерфейса Ethernet (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | 2 оптических интерфейса Ethernet (SFP) (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору |
| Габариты | Габаритные размеры (ШхВхГ) — 426х44х162 мм |
| Охлаждение | Пассивное охлаждение |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
| Интерфейс E1 | Тип стыка симметричный, 120 Ом |
| Интерфейс E1 | Информационная скорость 2 048 кбит/c ±50 ррm |
| Интерфейс E1 | Тип кода AMI/HDB-3 |
| Интерфейс E1 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ |
| Дальность передачи | Дальность передачи — не менее 500м |
Оптик-4GE-8E1-ToP — полные характеристики
| Функциональность | 8 потоков Е1 |
|---|---|
| Функциональность | Встроенный коммутатор L2 пакетов позволяет строить сети различных топологий |
| Интерфейсы | 2 электрических интерфейса Ethernet (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | 2 оптических интерфейса Ethernet (SFP) (10/100/1000 Мбит/с) |
| Интерфейсы | Поддерживаемые стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору |
| Габариты | Габаритные размеры (ШхВхГ) — 426х44х162 мм |
| Охлаждение | Пассивное охлаждение |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
| Интерфейс E1 | Тип стыка симметричный, 120 Ом |
| Интерфейс E1 | Информационная скорость 2 048 кбит/c ±50 ррm |
| Интерфейс E1 | Тип кода AMI/HDB-3 |
| Интерфейс E1 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ |
| Дальность передачи | Дальность передачи — не менее 500м |
Оптик-4G-16E1-ToP — полные характеристики
| Количество | Количество: 16 RJ45 |
|---|---|
| Интерфейсы | Интерфейс: симметричный 120 Ом, HDB3/AMI |
| Синхронизация | Синхронизация: внутренняя, от входящего потока E1 |
| Дальность передачи | Дальность передачи: 500 м |
| Интерфейсы | 2 порта 10/100/1000Base-T (RJ-45) |
| Интерфейсы | 2 порта 100/1000 Base-X (SFP) |
| Консоль и управление | 1 консольный порт RS-232 (RJ-45) |
| Интерфейсы | Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Функциональность | Встроенный коммутатор L2+ пакетов позволяет строить сети различных топологий. |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка. |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка. |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения. |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору. |
| Габариты | Габаритные размеры — 439х221х44 мм. |
| Питание и мощность | Потребляемая мощность не более 32Вт. |
| Охлаждение | Пассивное охлаждение. |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С. |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
Оптик-4G-24E1-ToP — полные характеристики
| Количество | Количество: 24 RJ45 |
|---|---|
| Интерфейсы | Интерфейс: симметричный 120 Ом, HDB3/AMI |
| Синхронизация | Синхронизация: внутренняя, от входящего потока E1 |
| Дальность передачи | Дальность передачи: 500 м |
| Интерфейсы | 2 порта 10/100/1000Base-T (RJ-45) |
| Интерфейсы | 2 порта 100/1000 Base-X (SFP) |
| Консоль и управление | 1 консольный порт RS-232 (RJ-45) |
| Интерфейсы | Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Функциональность | Встроенный коммутатор L2+ пакетов позволяет строить сети различных топологий. |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка. |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка. |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения. |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору. |
| Габариты | Габаритные размеры — 439х221х44 мм. |
| Питание и мощность | Потребляемая мощность не более 32Вт. |
| Охлаждение | Пассивное охлаждение. |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С. |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
Оптик-4G-32E1-ToP — полные характеристики
| Количество | Количество: 32 RJ45 |
|---|---|
| Интерфейсы | Интерфейс: симметричный 120 Ом, HDB3/AMI |
| Синхронизация | Синхронизация: внутренняя, от входящего потока E1 |
| Дальность передачи | Дальность передачи: 500 м |
| Интерфейсы | 2 порта 10/100/1000Base-T (RJ-45) |
| Интерфейсы | 2 порта 100/1000 Base-X (SFP) |
| Консоль и управление | 1 консольный порт RS-232 (RJ-45) |
| Интерфейсы | Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control |
| Интерфейсы | Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control |
| Функциональность | Встроенный коммутатор L2+ пакетов позволяет строить сети различных топологий. |
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web- |
| Консоль и управление | Поддержка локального управления через протокол RS-232 (RJ45) |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823 |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от сети переменного тока через адаптер 220В или от сети постоянного тока 48В. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка. |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка. |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения. |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору. |
| Габариты | Габаритные размеры — 439х221х44 мм. |
| Питание и мощность | Потребляемая мощность не более 32Вт. |
| Охлаждение | Пассивное охлаждение. |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С. |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
Оптик SFP-1E1-ToP — полные характеристики
| Интерфейсы | Интерфейс 1 E1 в форм факторе RJ-45 |
|---|---|
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823. |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от основного устройства |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
| Интерфейс E1 | Тип стыка симметричный, 120 Ом. |
| Интерфейс E1 | Информационная скорость 2 048 кбит/c ±50 ррm. |
| Интерфейс E1 | Тип кода AMI/HDB-3. |
| Интерфейс E1 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Дальность передачи | Дальность передачи — не менее 500м. |
| Интерфейс E1 | Поддержка функции контроля потока Flow Control. |
| Порты LAN | Поддержка не менее 1024 статических VLAN с VLAN_ID от 1 до 4094. |
| Функционал коммутатора | Поддержка управления по протоколу telnet, ssh. |
| Функционал коммутатора | Поддержка 802.1q. |
| Порты LAN | Поддержка QoS на основе: порта коммутатора, VLAN, DSCP |
| Функционал коммутатора | Поддержка SNMP vl, v2c. |
Оптик SFP-2E1-ToP — полные характеристики
| Интерфейсы | Интерфейс E1 в форм факторе RJ-45: 2E1 |
|---|---|
| Поддержка управления через IP-сеть | Поддержка управления через IP-сеть: Telnet CLI, menu, SSH, Web |
| Функциональность | Поддержка стандартов G.703, G.704, G.706, G.823. |
| Функциональность | Поддержка TDMoP, SAToP, CESoPSN |
| Питание и мощность | Питание от основного устройства |
| Интерфейс E1 | Поддержка внутренней синхронизации от входящего потока Е1 |
| Интерфейс E1 | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) |
| Интерфейс E1 | Тип стыка симметричный, 120 Ом. |
| Интерфейс E1 | Информационная скорость 2 048 кбит/c ±50 ррm. |
| Интерфейс E1 | Тип кода AMI/HDB-3. |
| Интерфейс E1 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Дальность передачи | Дальность передачи — не менее 500м. |
| Интерфейс E1 | Поддержка функции контроля потока Flow Control. |
| Порты LAN | Поддержка не менее 1024 статических VLAN с VLAN_ID от 1 до 4094. |
| Функционал коммутатора | Поддержка управления по протоколу telnet, ssh. |
| Функционал коммутатора | Поддержка 802.1q. |
| Порты LAN | Поддержка QoS на основе: порта коммутатора, VLAN, DSCP |
| Функционал коммутатора | Поддержка SNMP vl, v2c. |
Оптик-12GE-8E0/Е1-ToP (CAТС) — полные характеристики
| Интерфейсы | 12 Combo интерфейсов Ethernet (10/100/1000 Мбит/с). |
|---|---|
| Интерфейсы | 8 интерфейсов E1/E0. |
| Питание и мощность | Питание от сети переменного тока 220В и от сети постоянного тока 48В. |
| Интерфейсы | Расположение всех портов, выключателей, кнопок и индикаторов на лицевой панели корпуса. |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения. |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору. |
| Конструктивные особенности | Высота 2U, предназначены для установки в стойку 19”, глубина 200мм. |
| Охлаждение | Охлаждение пассивное. |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка. |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка. |
| Интерфейсы | Универсальный порт Е1/E0, режим работы определяется настройкой оборудования. |
| Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т): Тип стыка симметричный, 120 Ом. Информационная скорость 2 048 кбит/c ±50 ррm. Тип кода AMI/HDB-3. Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Интерфейс E1/E0 | Тип стыка симметричный, 120 Ом. |
| Интерфейс E1/E0 | Информационная скорость 2 048 кбит/c ±50 ррm. |
| Интерфейс E1/E0 | Тип кода AMI/HDB-3. |
| Интерфейс E1/E0 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Номинальная длительность цикла | Номинальная длительность цикла — 125 мкс. |
| Количество циклов в сверхцикле | Количество циклов в сверхцикле — 16 (Ц0–Ц15). |
| Номинальная длительность сверхцикла | Номинальная длительность сверхцикла — 2 мс. |
| Количество интервалов в цикле | Количество интервалов в цикле — 16 (КИ0–КИ15). |
| Для передачи каналов ТЧ используются КИ1 | Для передачи каналов ТЧ используются КИ1–КИ15. |
| Количество разрядов в канальном интервале | Количество разрядов в канальном интервале — 8 (Р0–Р7). |
| Тип кода | Тип кода — униполярный NRZ/ОМС или квазитроичный AMI, HDB3. |
| Интерфейс E1/E0 | Амплитуда импульсов- (3±0,3) В. |
Оптик 8GE-10G2-16E1/Е0-ToP (PAТC) — полные характеристики
| Интерфейсы | 8 Combo интерфейсов Ethernet (10/100/1000 Мбит/с). |
|---|---|
| Интерфейсы | 16 интерфейсов E1/E0. |
| Интерфейсы | Поддержка 2-х интерфейсов 10GE (SFP+). |
| Питание и мощность | Питание от сети переменного тока 220В и от сети постоянного тока 48В. |
| Интерфейсы | Расположение всех портов, выключателей, кнопок и индикаторов на лицевой панели корпуса. |
| Питание и мощность | Наличие защиты цепей питания от перепадов напряжения. |
| Питание и мощность | Надёжная фиксация подключения кабеля питания к коммутатору. |
| Конструктивные особенности | Высота 2U, предназначены для установки в стойку 19”, глубина 200мм. |
| Охлаждение | Охлаждение активное. |
| Температура | Работа в диапазоне температур от -5 до +70 гр. С. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии звезда. |
| Поддерживаемые топологии сети | Поддержка подключения по топологии цепочка. |
| Поддерживаемые топологии сети | Поддержка смешанной топологии звезда и цепочка. |
| Интерфейсы | Универсальный порт Е1/E0, режим работы определяется настройкой оборудования. |
| Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т) | Станционный стык Е1 (Рек. G.703, G.823 МСЭ-Т): Тип стыка симметричный, 120 Ом. Информационная скорость 2 048 кбит/c ±50 ррm. Тип кода AMI/HDB-3. Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Интерфейс E1/E0 | Тип стыка симметричный, 120 Ом. |
| Интерфейс E1/E0 | Информационная скорость 2 048 кбит/c ±50 ррm. |
| Интерфейс E1/E0 | Тип кода AMI/HDB-3. |
| Интерфейс E1/E0 | Затухание сигнала на приеме (1 024 кГц) 0…6 дБ. |
| Номинальная длительность цикла | Номинальная длительность цикла — 125 мкс. |
| Количество циклов в сверхцикле | Количество циклов в сверхцикле — 16 (Ц0–Ц15). |
| Номинальная длительность сверхцикла | Номинальная длительность сверхцикла — 2 мс. |
| Количество интервалов в цикле | Количество интервалов в цикле — 16 (КИ0–КИ15). |
| Для передачи каналов ТЧ используются КИ1 | Для передачи каналов ТЧ используются КИ1–КИ15. |
| Количество разрядов в канальном интервале | Количество разрядов в канальном интервале — 8 (Р0–Р7). |
| Тип кода | Тип кода — униполярный NRZ/ОМС или квазитроичный AMI, HDB3. |
Стоимость и условия поставки
Стоимость — по запросу
Рассчитаем предложение для выбранной модели, комплектации и количества устройств. Наличие оборудования, состав интерфейсных модулей и лицензий, условия доставки и гарантийного обслуживания уточняются при заказе.
Проектирование сети, монтаж, настройка коммутации и маршрутизации, интеграция мониторинга и дальнейшее сопровождение согласуются отдельно. Состав работ определяется архитектурой сети и требованиями к доступности.
Описание и характеристики подготовлены по официальным материалам производителя. Проверено 22.10.2026. Параметры относятся к указанным моделям и исполнениям.
Официальная документация и карточки моделей
Как заказать подбор и поставку
Для расчёта предложения: Число площадок и подключений, требуемую пропускную способность, интерфейсы, PoE и возможности управления.
От чего зависит стоимость: От числа портов и устройств, производительности, функций управления, состава оптики и настройки.
Поставка и внедрение согласуются по договору. Для закупки с требованиями к происхождению проверяем действующую реестровую запись конкретной модели или продукта; наличие производителя в каталоге само по себе её не подтверждает.
Отдельно можно согласовать создание корпоративной сети. Информация по ИТ-аккредитации и прайс помогут оценить профиль компании. Отправьте запрос на подбор — обсудим условия поставки для вашей организации.
Подберём оборудование для вашей сети
Расскажите о количестве пользователей, площадках и требованиях к скорости передачи данных. Согласуем порты, пропускную способность, резервирование и функции управления, проверим совместимость с существующей инфраструктурой. Для закупок с требованиями к российскому происхождению уточним действующую реестровую запись конкретной модели и исполнения.
Связаться с нами44-ФЗ223-ФЗ275-ФЗ
Для государственных и корпоративных заказчиков
Работаем с заказчиками по 44-ФЗ, 223-ФЗ и 275-ФЗ, а также с корпоративными заказчиками. Участвуем в закупочных процедурах любой степени сложности.
Готовим всю необходимую документацию для осуществления закупки, включая технические задания, коммерческие предложения и анализ рынка.
